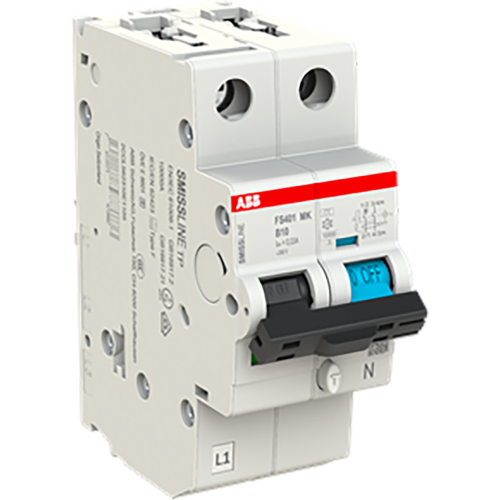

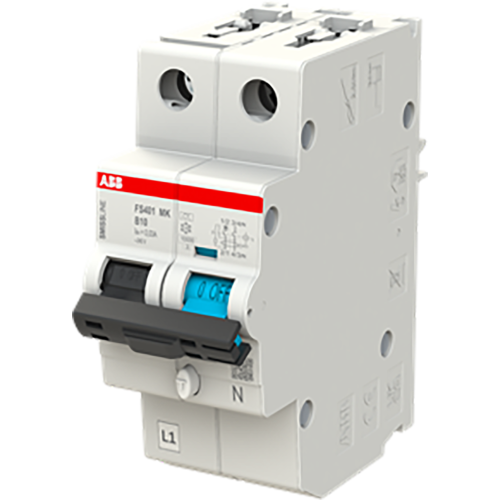

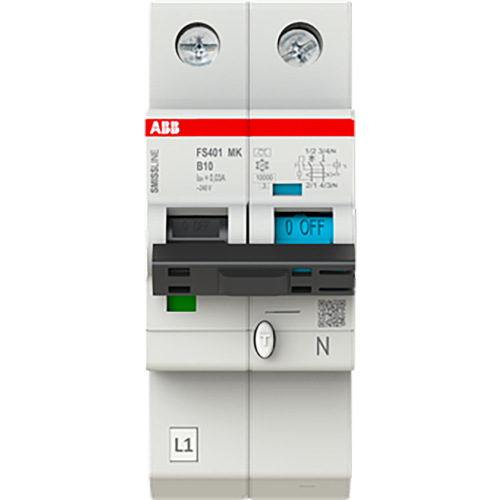

ABB Componenten Aardlekbev. met overstroombeveiliging B Kar, 10A, 30mA, 10kA 1P+Bev. N
Artikelnummer: 20112910
Artikelnummer fabrikant: 2CCG001691R0001
EAN Code: 7612271521608
ABB Componenten, Smissline-S, FS401MK-B10/0.03, Aardlekbev. met overstroombeveiliging B Kar, 10A, 30mA, 10kA 1P+Bev. N, AC, B, F, 1,9, 50/60 Hz, IP20, Onvertraagd
De FS401MK-B10/0.03 is een steekbare aardlekautomaat voor het Smissline-S systeem, bedoeld voor eindsingelfase-circuits. Hij combineert aardlek- en overstroombeveiliging om te beschermen tegen overbelasting, kortsluiting en sinusvormige wissel- en pulserende aardfouten. Dankzij 1P+N met beveiligde nul en B-karakteristiek biedt hij betrouwbare bescherming in uiteenlopende toepassingen.Het APR (K type) ontwerp minimaliseert ongewenste uitschakelingen en houdt zo de continuïteit van service hoog, ook bij resistieve en inductieve belastingen. De 30 mA-gevoeligheid levert aanvullende persoonsbeveiliging, terwijl het schakelvermogen van 10 kA extra robuustheid geeft. Door de steekbare uitvoering in Smissline-S verloopt montage en vervanging snel en veilig, met duidelijke isolatie en selectieve uitschakeling waar nodig. Ideaal waar betrouwbaarheid en beschikbaarheid vooropstaan.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 1,9 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
