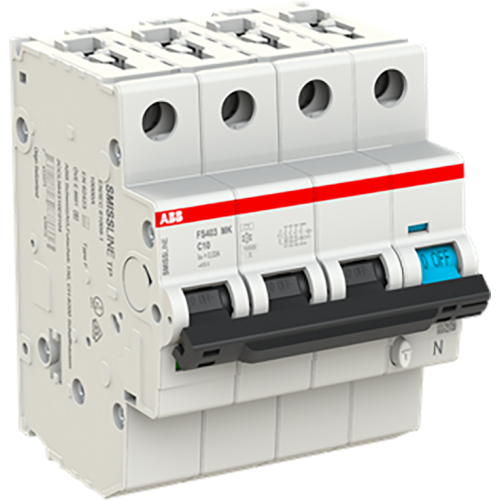

ABB Componenten Aardlekautomaat met overstroombeveiliging C Kar, 10A, 30mA, 10kA 3P+Be
Artikelnummer: 20112966
Artikelnummer fabrikant: 2CCG001747R0001
EAN Code: 7612271522162
ABB Componenten, Smissline-S, FS403MK-C10/0.03, Aardlekautomaat met overstroombeveiliging C Kar, 10A, 30mA, 10kA 3P+Be, AC, C, F, 4,9, 50/60 Hz, IP20, Onvertraagd
De FS403MK-C10/0.03 is een 3P+N plug-in aardlekautomaat voor het Smissline-S systeem. Hij beveiligt eindgroepen in eenfasige toepassingen tegen overbelasting en kortsluiting, en schakelt af bij aardfouten met sinusvormige wisselstromen en pulserende gelijkstromen. Dankzij de plug-in montage is uitbreiden en vervangen snel en veilig, met een bewaakte nul voor extra zekerheid.De APR (K-type) uitvoering minimaliseert ongewenste uitschakelingen en verhoogt de bedrijfscontinuïteit, ook bij resistieve en inductieve belastingen. De C-karakteristiek ondersteunt aanloopstromen zonder onnodig afschakelen, terwijl 30 mA extra persoonsbeveiliging biedt. Met 10 kA kortsluitvastheid is hij geschikt voor veeleisende verdeelinrichtingen. Compact, uitwisselbaar en onderdeel van Smissline-S: een robuuste keuze wanneer betrouwbaarheid, veiligheid en snelle installatie tellen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 415 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,9 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
