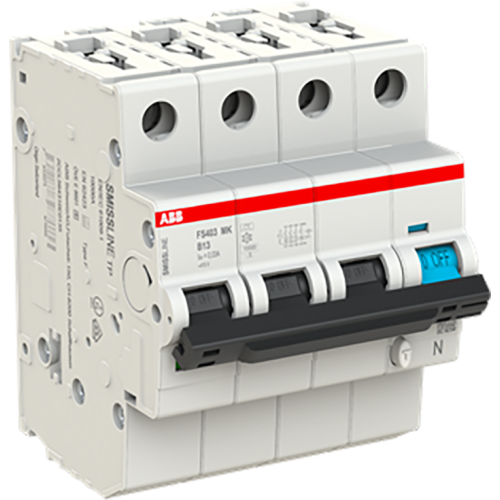

ABB Componenten Aardlekautomaat met overstroombeveiliging B Kar, 13A, 30mA, 10kA 3P+Be
Artikelnummer: 20112960
Artikelnummer fabrikant: 2CCG001741R0001
EAN Code: 7612271522100
ABB Componenten, Smissline-S, FS403MK-B13/0.03, Aardlekautomaat met overstroombeveiliging B Kar, 13A, 30mA, 10kA 3P+Be, AC, B, F, 5,4, 50/60 Hz, IP20, Onvertraagd
De FS403MK-B13/0.03 uit de Smissline-S serie is een 3P+N plug-in aardlekautomaat voor het beveiligen van eindreeksen in eenfasige toepassingen. Hij combineert aardlek- en overstroombeveiliging tegen overbelasting en kortsluiting, beschermt tegen sinusvormige wissel- en pulserende gelijkfoutstromen en biedt zowel indirecte als aanvullende directe aanrakingsbeveiliging. Dankzij het plug-in concept past hij naadloos in het Smissline-S systeem voor snelle, veilige montage en flexibele uitbreiding.De APR (K type) karakteristiek minimaliseert ongewenste uitschakelingen en waarborgt bedrijfscontinuïteit, ook bij resistieve en inductieve lasten. Met 30 mA gevoeligheid voor personenbeveiliging, 13 A voor doelgerichte afzekering en een hoge kortsluitvastheid (10 kA) levert hij betrouwbare selectiviteit en isolatie. Compact, uitwisselbaar en onderhoudsvriendelijk: optimale veiligheid zonder in te leveren op beschikbaarheid.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 78 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 415 V |
| Breedte in module-eenheden | 4 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 60.000 °C |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 3 kA |
| Nom. afschakelvermogen IEC 60947-2 | 25 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 5,4 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | Smissline-S |
