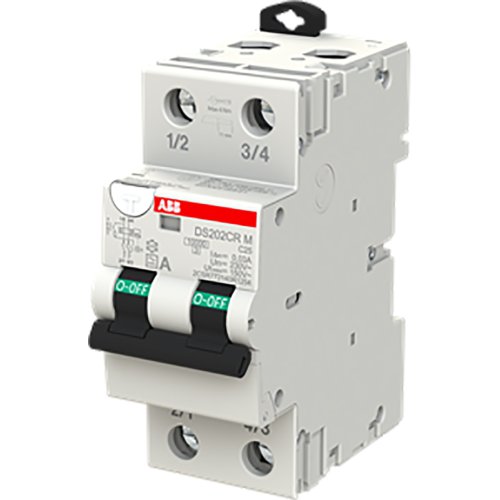

ABB Componenten aardlekautomaat DS202CRM 2P C25 30mA 10kA Type A Tractie
Artikelnummer: 20125069
Artikelnummer fabrikant: 2CSR772140R1254
EAN Code: 4022903034568
ABB Componenten, System pro M compact, DS202CR M C25 A30, aardlekautomaat DS202CRM 2P C25 30mA 10kA Type A Tractie, DIN-rail, AC, C, A, 6,2, 50 Hz, IP20, Onvertraagd
De DS202CR M C25 A30 uit de System pro M compact serie is een 2‑polige aardlekautomaat in twee modulen voor eindgroepen in 1-fase systemen. Hij combineert beveiliging tegen overbelasting en kortsluiting met aardlekbeveiliging, zodat één toestel zowel personen- als installatiebescherming biedt en ruimte in de verdeelinrichting bespaart.Type A detecteert zowel sinusvormige als pulserende gelijkstroomfouten voor betrouwbare uitschakeling, met aanvullende bescherming tegen directe aanraking en bescherming tegen indirecte aanraking. De C‑karakteristiek 25 A ondersteunt inductieve lasten zonder ongewenst afschakelen, terwijl een kortsluitvastheid tot 10 kA de bedrijfszekerheid verhoogt. De tractie-uitvoering biedt extra betrouwbaarheid in veeleisende omgevingen. DIN-rail montage en de compacte bouw maken snelle integratie en nette bedrading mogelijk, met duidelijke indicatie voor vlotte diagnose en minimale stilstand.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 10 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 6,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 10 kA |
| Model | System pro M compact |
