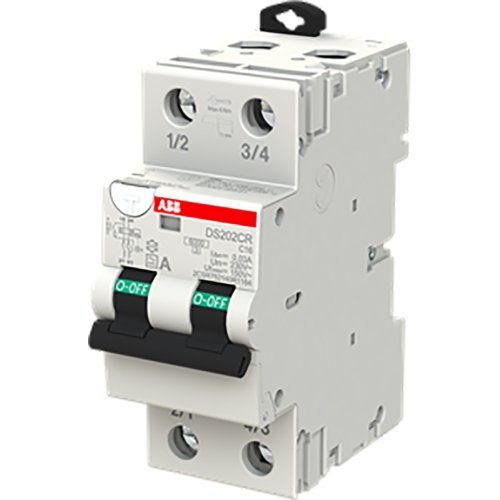

ABB Componenten Aardlekautomaat DS202CR 2P C16 30mA 6kA Type A
Artikelnummer: 20125053
Artikelnummer fabrikant: 2CSR752140R1164
EAN Code: 4022903033714
ABB Componenten, System pro M compact, DS202CR C16 A30, Aardlekautomaat DS202CR 2P C16 30mA 6kA Type A, DIN-rail, AC, C, A, 4,2, 50 Hz, IP20, Onvertraagd
De DS202CR C16 A30 uit de System pro M compact serie combineert aardlekbeveiliging en kortsluit-/overbelastingsbeveiliging in één 2-polige, tweemodules oplossing. Ideaal voor eindgroepen in 1-fase circuits waar compacte inbouw en betrouwbare uitschakeling cruciaal zijn. Met type A detectie schakelt hij veilig af bij sinusvormige wisselstroom en pulserende gelijkstroomfouten, terwijl 30 mA gevoeligheid extra bescherming tegen direct contact biedt.De C-karakteristiek zorgt voor bedrijfszekere selectiviteit bij inschakelstromen, en een schakelvermogen van 6 kA maakt hem geschikt voor moderne verdeelinrichtingen. Dankzij 2-polige afschakeling wordt de volledige fase en nul veilig onderbroken. De tweemodules bouwvorm bespaart railruimte en sluit naadloos aan binnen System pro M compact voor een overzichtelijke, efficiënte opbouw van de verdeling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
