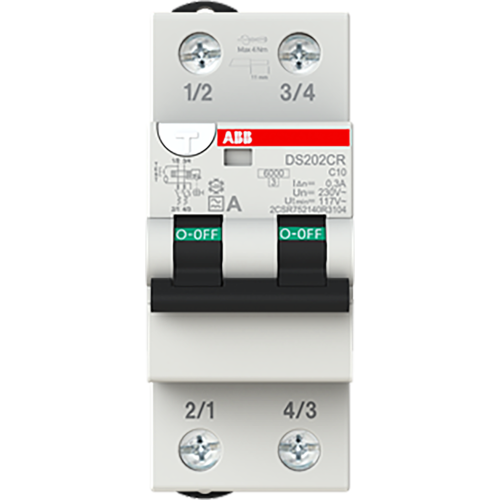

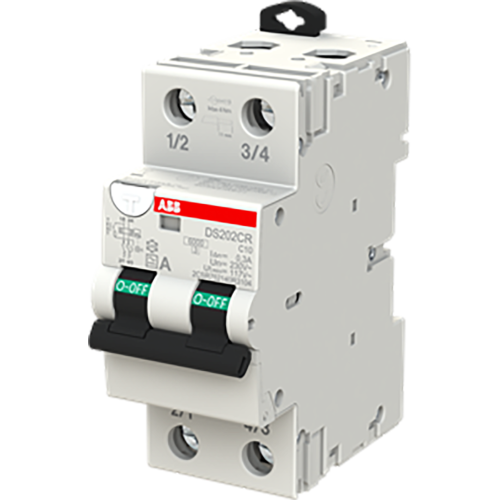

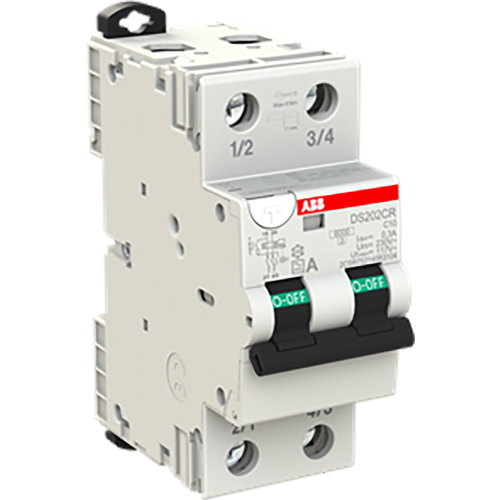

ABB Componenten Aardlekautomaat DS202CR 2P C10 300mA 6kA Type A Tractie
Artikelnummer: 20125059
Artikelnummer fabrikant: 2CSR752140R3104
EAN Code: 4022903033837
ABB Componenten, System pro M compact, DS202CR C10 A300, Aardlekautomaat DS202CR 2P C10 300mA 6kA Type A Tractie, DIN-rail, AC, C, A, 3,28, 50 Hz, IP20, Onvertraagd
De DS202CR C10 A300 uit de System pro M compact-serie is een 2-polige aardlekautomaat in twee modulen voor eindgroepen in 1-fase installaties. Hij combineert beveiliging tegen overbelasting en kortsluiting met aardfoutbeveiliging, zodat circuits veilig en bedrijfszeker blijven, ook in veeleisende omgevingen zoals tractie-toepassingen.Type A detecteert sinusvormige wissel- én pulserende gelijklekstromen, wat ongewenste uitschakelingen reduceert en storingen helpt voorkomen. De 2-polige uitschakeling scheidt fase en nul voor extra veiligheid, terwijl de C10-karakteristiek geschikt is voor algemene belastingen. Met een hoge kortsluitvastheid (6 kA) en 300 mA aardfoutniveau is hij gericht op bedrijfscontinuïteit en brandrisicoreductie. De compacte bouw past naadloos op DIN-rail en sluit eenvoudig aan op een doorverbindingskam, wat snelle, nette opbouw in verdeelinrichtingen ondersteunt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 230 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,3 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,28 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
