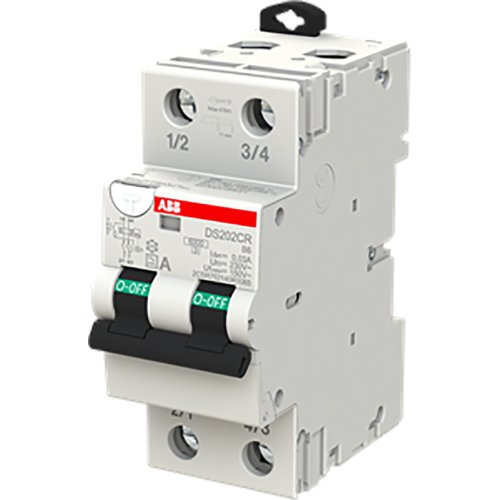

ABB Componenten aardlekautomaat DS202CR 2P B6 30mA 6kA Type A
Artikelnummer: 20125050
Artikelnummer fabrikant: 2CSR752140R1065
EAN Code: 4022903033660
ABB Componenten, System pro M compact, DS202CR B6 A30, aardlekautomaat DS202CR 2P B6 30mA 6kA Type A, DIN-rail, AC, B, A, 3,04, 50 Hz, IP20, Onvertraagd
De DS202CR B6 A30 uit de System pro M compact serie is een aardlekautomaat voor eindsingelfase-circuits. Hij combineert beveiliging tegen overbelasting en kortsluiting met aardfoutbeveiliging, zodat circuits veilig blijven en stilstand wordt voorkomen. Dankzij de tweepolige uitvoering in twee modulen past hij eenvoudig op de DIN-rail en bespaart hij ruimte in de kast.Deze uitvoering biedt 30 mA type A-bescherming tegen zowel sinusvormige wisselstromen als pulserende gelijkstroomlekken, met extra veiligheid tegen indirecte en aanvullende bescherming tegen directe aanraking. De B-karakteristiek 6 A is ideaal voor verlichtings- en standaard groepen, terwijl het 6 kA uitschakelvermogen robuuste foutafhandeling levert. Volledige compatibiliteit binnen System pro M compact maakt snelle montage en nette koppeling met doorverbindingskammen mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 72 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.000 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 3,04 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
