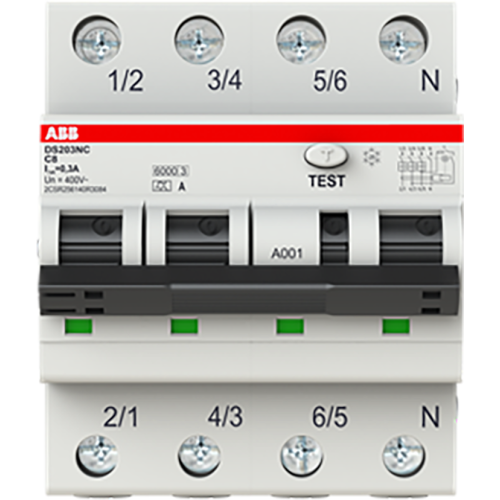

ABB Componenten Aardlekautomaat 3P+N, C Kar, 8A, 300mA, 6kA A type
Artikelnummer: 20124850
Artikelnummer fabrikant: 2CSR256140R3084
EAN Code: 8012542830726
ABB Componenten, System pro M compact, DS203NC C8 A300, Aardlekautomaat 3P+N, C Kar, 8A, 300mA, 6kA A type, DIN-rail, AC, C, A, 4,2, 50/60 Hz, IP2X, Onvertraagd
De DS203NC C8 A300 uit de System pro M compact-serie is een 3P+N aardlekautomaat voor betrouwbare beveiliging van verdeelinrichtingen. Hij combineert aardlek- en overstroombeveiliging in vier modulen en beschermt tegen kortsluiting, overbelasting en aardfoutstromen, met extra veiligheid bij indirecte en aanvullende bescherming bij directe aanrakingen. Ideaal voor driefasige toepassingen waar continuïteit en veiligheid centraal staan.Met C-karakteristiek op 8 A, 300 mA type A en een schakelvermogen van 6 kA levert hij snelle en nauwkeurige uitschakeling zonder onnodige stilstand. De geïntegreerde functies besparen ruimte en bekabeling ten opzichte van losse componenten, terwijl DIN-railmontage en de System pro M compact-bouwvorm zorgen voor vlotte integratie en nette, schaalbare paneelopbouw.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Nom. foutstroom | 0,3 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 25.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 4 kA |
| Met vergrendelingsvoorziening | Ja |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,2 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
