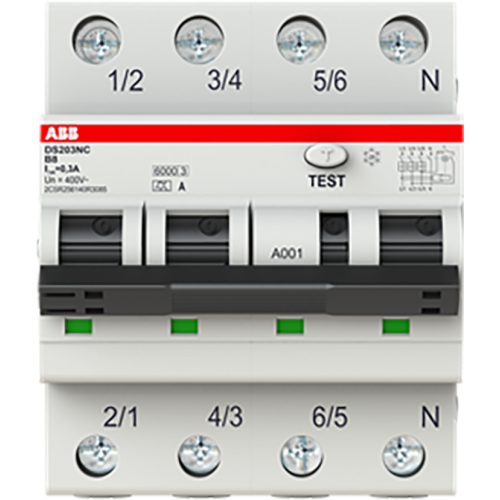

ABB Componenten Aardlekautomaat 3P+N, B Kar, 8A, 300mA, 6kA A type
Artikelnummer: 20124851
Artikelnummer fabrikant: 2CSR256140R3085
EAN Code: 8012542079422
ABB Componenten, System pro M compact, DS203NC B8 A300, Aardlekautomaat 3P+N, B Kar, 8A, 300mA, 6kA A type, DIN-rail, AC, B, A, 4,2, 50/60 Hz, IP2X, Onvertraagd
De DS203NC B8 A300 is een 3P+N aardlekautomaat in vier modulen voor betrouwbare bescherming in energieverdelingssystemen. Hij combineert aardfout-, kortsluit- en overbelastingsbeveiliging in één compacte oplossing, waardoor ruimte in de kast vrijkomt en de bekabeling overzichtelijk blijft. Toepasbaar op DIN-rail binnen de System pro M compact serie.Dankzij B-karakteristiek en 8 A nominale stroom schakelt hij snel af bij foutstromen, terwijl de 300 mA aardlekdrempel bescherming biedt tegen indirecte aanraking en aanvullende veiligheid tegen directe aanraking. De breekcapaciteit van 6 kA draagt bij aan bedrijfszekerheid bij storingen. De 3P+N-uitvoering ondersteunt gebalanceerde en ongebalanceerde belastingen, wat stilstand minimaliseert en selectiviteit vereenvoudigt. Ideaal wanneer compacte integratie en duidelijke foutafbakening gevraagd zijn.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Nom. foutstroom | 0,3 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 25.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 4 kA |
| Met vergrendelingsvoorziening | Ja |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,2 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
