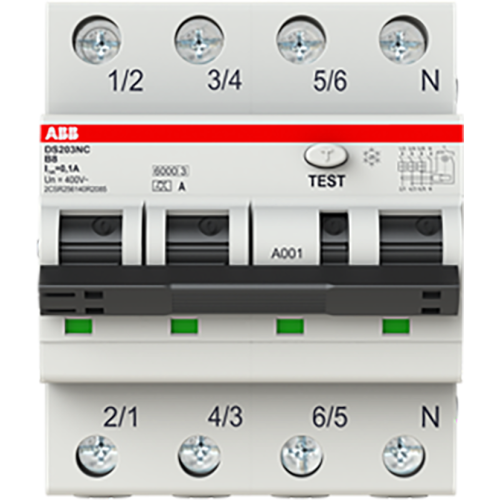

ABB Componenten Aardlekautomaat 3P+N, B Kar, 8A, 100mA, 6kA A type
Artikelnummer: 20124835
Artikelnummer fabrikant: 2CSR256140R2085
EAN Code: 8012542080220
ABB Componenten, System pro M compact, DS203NC B8 A100, Aardlekautomaat 3P+N, B Kar, 8A, 100mA, 6kA A type, DIN-rail, AC, B, A, 4,2, 50/60 Hz, IP2X, Onvertraagd
De DS203NC B8 A100 is een 3P+N aardlekautomaat in vier modulen voor DIN-rail, ontworpen voor betrouwbare beveiliging van driefase-installaties. Hij combineert overstroombescherming en aardlekbeveiliging in één toestel, voor bescherming tegen kortsluiting, overbelasting, aardfouten, indirecte aanraking en aanvullende bescherming tegen directe aanraking.Met type A-detectie voor wissel- en pulserende gelijkfouten voorkomt hij risico’s zonder onnodige uitschakelingen. De B-karakteristiek op 8 A is geschikt voor algemene eindgroepen, terwijl een aanspreekstroom van 100 mA selectieve lekbeveiliging ondersteunt. Het schakelvermogen van 6 kA zorgt voor bedrijfszekerheid bij storingen. De 3P+N-uitvoering schakelt alle polen inclusief nul tegelijk af. Als onderdeel van System pro M compact past hij naadloos in modulaire verdeelinrichtingen.
| Beschermingsgraad (IP) | IP2X |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Nom. foutstroom | 0,1 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 25.000 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 25.000 - 25.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50/60 Hz |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Stootspanningsvastheid | 0,25 kA |
| Met vergrendelingsvoorziening | Ja |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,2 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
