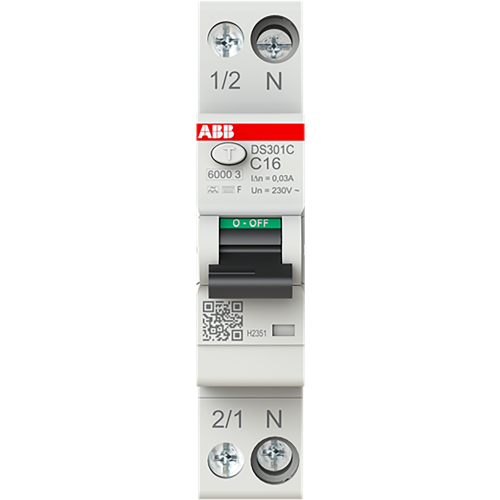

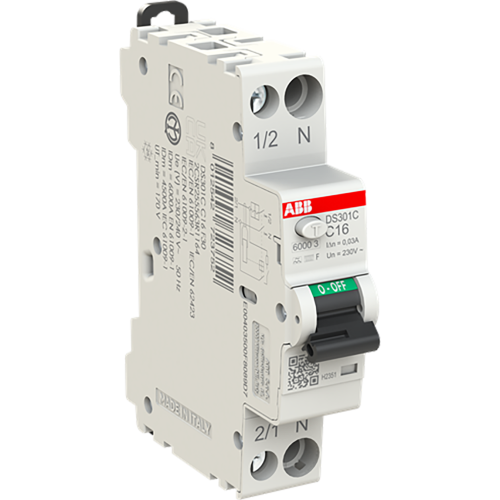

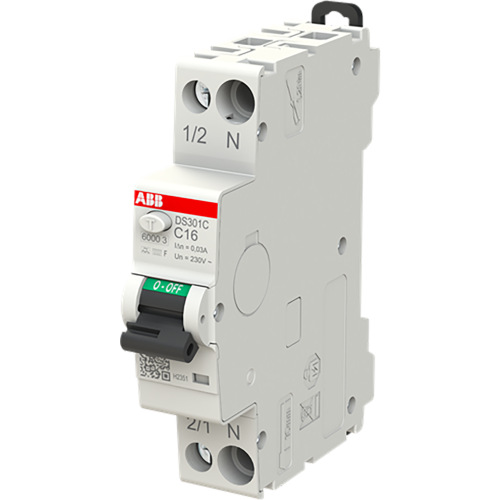

ABB Componenten Aardlekautomaat 1P+N, C Kar. 16 A, 30ma, 6ka, Type F
Artikelnummer: 20124804
Artikelnummer fabrikant: 2CSR255563R1164
EAN Code: 8012542723752
ABB Componenten, System pro M compact, DS301C C16 F30, Aardlekautomaat 1P+N, C Kar. 16 A, 30ma, 6ka, Type F, DIN-rail, C, F, 2,83, 50 Hz, IP20
De DS301C C16 F30 uit de System pro M compact-serie is een 1P+N aardlekautomaat in één module breedte voor enkel‑fase eindgroepen. Hij combineert overstroom- en kortsluitbeveiliging met effectieve aardfoutbeveiliging, inclusief extra bescherming bij 30 mA tegen directe aanraking.Dankzij type F detecteert hij sinusvormige en pulserende gelijkfouten én storingen met gemengde frequenties, wat betrouwbaarheid biedt bij moderne elektronica en aandrijvingen. De C‑karakteristiek op 16 A voorkomt ongewenst afschakelen bij inschakelstromen, terwijl een uitschakelvermogen van 6 kA extra marge geeft in compacte verdeelinrichtingen. De smalle éénmodule‑bouw bespaart railruimte en versnelt montage en retrofit. Zo ondersteunt de DS301C C16 F30 een veilige, continu werkende installatie met snelle foutlokalisatie.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 16 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,83 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
