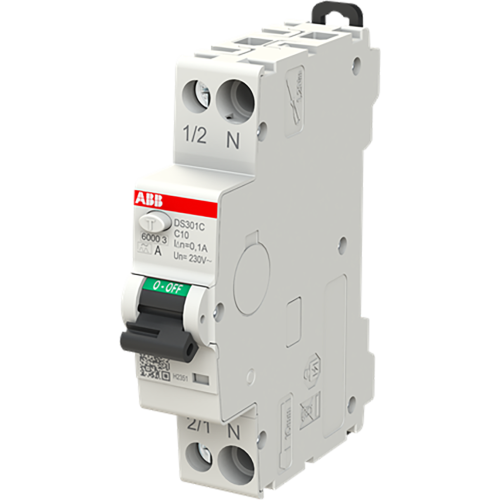

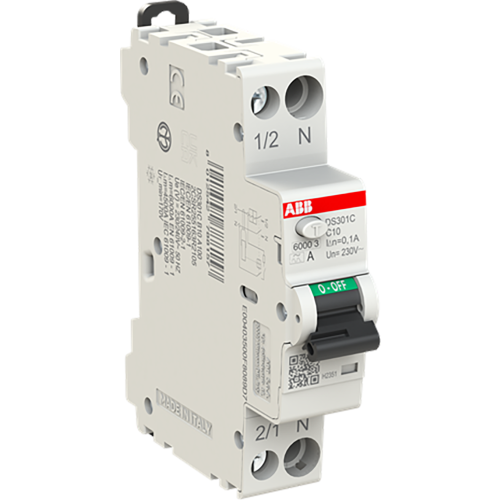

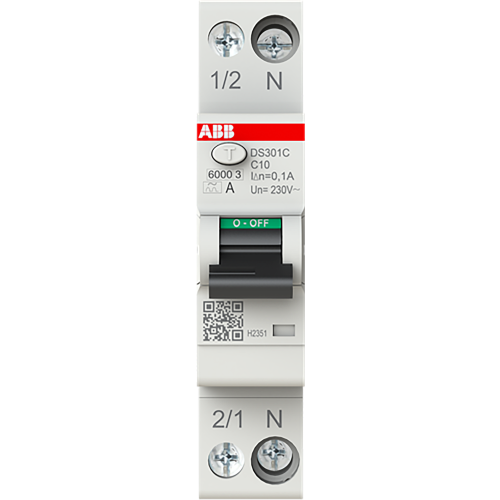

ABB Componenten Aardlekautomaat 1P+N, C Char, 10A, 100ma, 6ka
Artikelnummer: 20124647
Artikelnummer fabrikant: 2CSR255163R2104
EAN Code: 8012542790556
ABB Componenten, System pro M compact, DS301C C10 A100, Aardlekautomaat 1P+N, C Char, 10A, 100ma, 6ka, DIN-rail, C, A, 2,2, 50 Hz, IP20, Onvertraagd
De DS301C C10 A100 is een 1P+N aardlekautomaat in één module breedte voor eindgroepen in enkelfase toepassingen. Hij combineert overstroom- en kortsluitbeveiliging met detectie van sinusvormige wissel- en pulserende gelijkstroom-foutstromen. Daarmee biedt hij bescherming tegen indirecte aanrakingen en extra veiligheid bij directe aanrakingen.Dankzij de compacte bouw past hij meer vermogen in minder ruimte, ideaal voor strak ingerichte verdeelkasten. De C‑karakteristiek schakelt betrouwbaar bij inductieve belastingen, terwijl 10 A nominale stroom en 6 kA kortsluitvastheid zorgen voor bedrijfszekerheid. Met 100 mA aardlekgevoeligheid worden ongewenste trips beperkt in veeleisende omgevingen. Als onderdeel van System pro M compact en het FlexLine-portfolio biedt hij consistente montage en snelle, foutloze integratie.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 10 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,1 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | C |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
