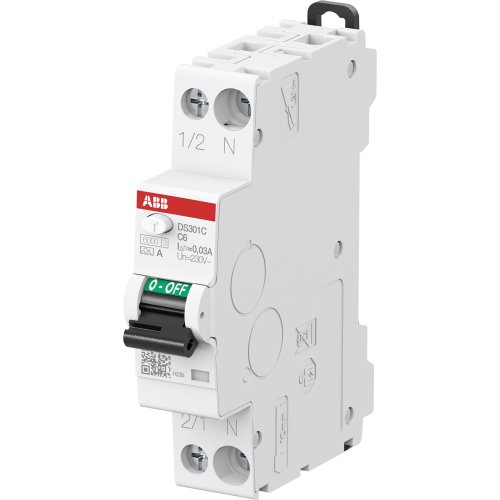

ABB Componenten Aardlekautomaat 1P+N, B Kar, 6A, 30mA, 6kA
Artikelnummer: 20124638
Artikelnummer fabrikant: 2CSR255163R1065
EAN Code: 8012542359357
ABB Componenten, System pro M compact, DS301C B6 A30, Aardlekautomaat 1P+N, B Kar, 6A, 30mA, 6kA, DIN-rail, AC, B, A, 2,2, 50 Hz, IP20, Onvertraagd
De DS301C B6 A30 uit de System pro M compact serie is een 1-moduuls 1P+N aardlekautomaat voor eindschakelingen in eenfase-installaties. Hij combineert stroombewaking en aardlekbeveiliging in één toestel, ideaal voor compacte verdeelinrichtingen op DIN-rail. Zo wordt continuïteit verhoogd en ruimte in de kast bespaard.Met B-karakteristiek en 6 A nominale stroom schakelt hij betrouwbaar af bij overbelasting en kortsluiting, terwijl 30 mA aanvullende persoonsbeveiliging biedt. De detectie van zowel sinusvormige wisselstromen als pulserende gelijkstroomfouten verbetert veiligheid bij diverse belastingen. Een afschakelvermogen van 6 kA geeft zekerheid in standaard gebouwgebonden toepassingen. Dankzij de System pro M compact bouwvorm is montage snel en consistent, met nette bedrading en eenvoudige uitbreiding van bestaande rijgklemmen en accessoires.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 17,6 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
