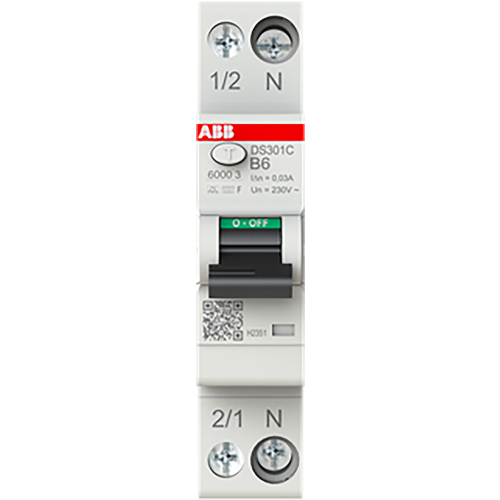

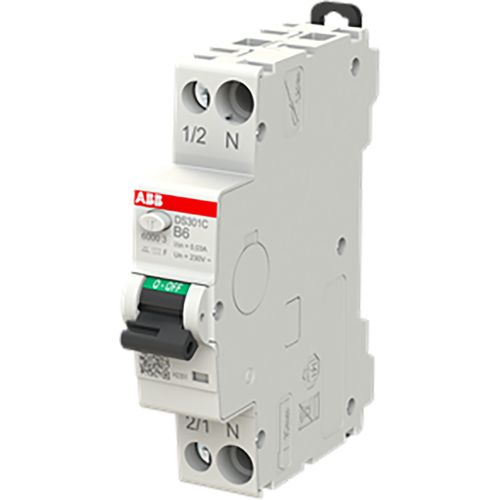

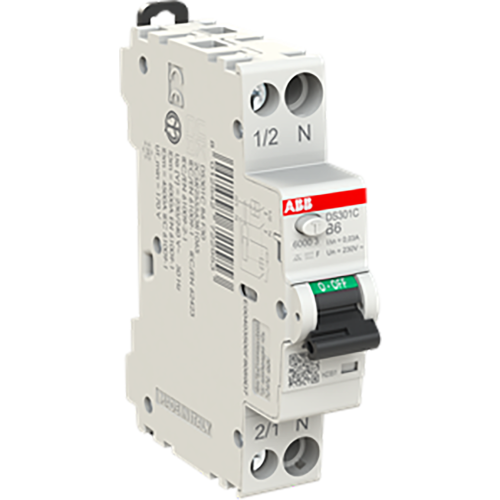

ABB Componenten Aardlekautomaat 1P+N, B Kar. 6 A, 30ma, 6ka, Type F
Artikelnummer: 20124800
Artikelnummer fabrikant: 2CSR255563R1065
EAN Code: 8012542722953
ABB Componenten, System pro M compact, DS301C B6 F30, Aardlekautomaat 1P+N, B Kar. 6 A, 30ma, 6ka, Type F, DIN-rail, B, F, 2,2, 50 Hz, IP20
De DS301C B6 F30 uit de System pro M compact serie is een aardlekautomaat voor eindgroepen in 1-fase installaties. Hij combineert overstroom- en aardlekbeveiliging in één modulebreedte, waardoor ruimte in de kast vrijkomt zonder in te leveren op veiligheid of continuïteit.Met 1P+N biedt hij betrouwbare bescherming tegen overbelasting en kortsluiting, terwijl Type F actief is op zowel sinusvormige als gepulste gelijkfoutstromen, ook bij gemengde frequenties zoals bij omvormers. De 30 mA gevoeligheid levert aanvullende persoonsbeveiliging en bescherming tegen indirecte en directe aanraking. De B-karakteristiek 6 A zorgt voor voorspelbaar uitschakelgedrag en het 6 kA uitschakelvermogen geeft zekerheid in omgevingen met hogere foutstromen. Klaar voor snelle, nette montage op DIN-rail.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 6 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
