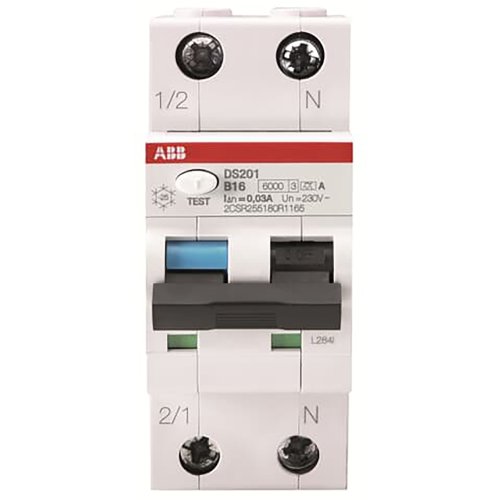

ABB Componenten Aardlekautomaat 1P+N, B kar, 16,A 30mA, 6kA
Artikelnummer: 20124760
Artikelnummer fabrikant: 2CSR255180U1165
EAN Code: 8012542350255
ABB Componenten, System pro M compact, DS201 B16 A30, Aardlekautomaat 1P+N, B kar, 16,A 30mA, 6kA, DIN-rail, AC, B, A, 4,5, IP20, Onvertraagd
De DS201 B16 A30 is een aardlekautomaat uit de System pro M compact serie voor eindreeksen in enkelfasige installaties. Hij beveiligt circuits tegen overbelasting en kortsluiting én tegen aardfouten, zowel zuiver sinusvormig als pulserend gelijksturend. Met 30 mA biedt hij aanvullende bescherming tegen direct contact en verhoogt hij de veiligheid van personen en apparatuur.Dankzij 1P+N in slechts twee modulen combineert hij aardlek- en installatiebeveiliging in één apparaat, wat ruimte bespaart en het aantal componenten vermindert. De B-karakteristiek 16 A is geschikt voor algemene belastingen, terwijl het 6 kA schakelvermogen betrouwbare uitschakeling waarborgt in gangbare verdeelinrichtingen. Hij monteert snel op DIN-rail en sluit naadloos aan op het modulaire System pro M compact platform.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 240 V |
| Breedte in module-eenheden | 2 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 25.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | Overig |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 10 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 4,5 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
