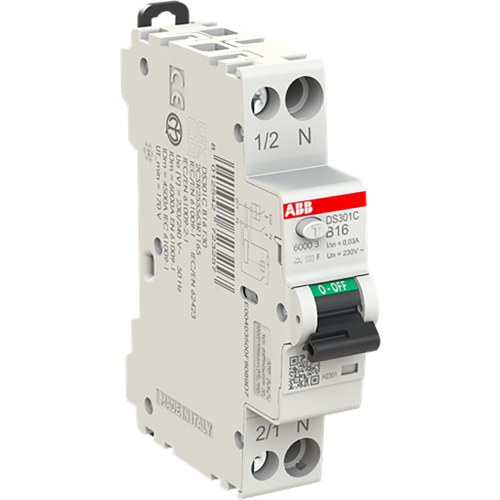

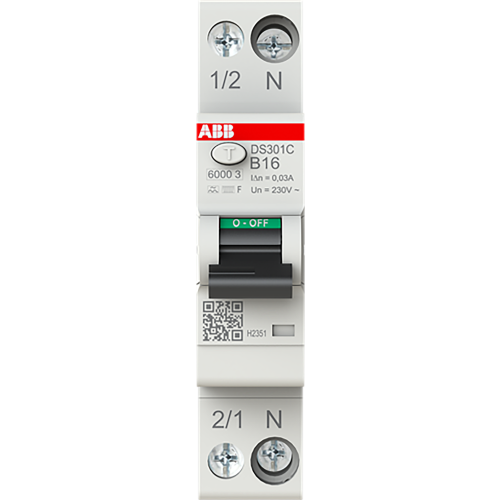

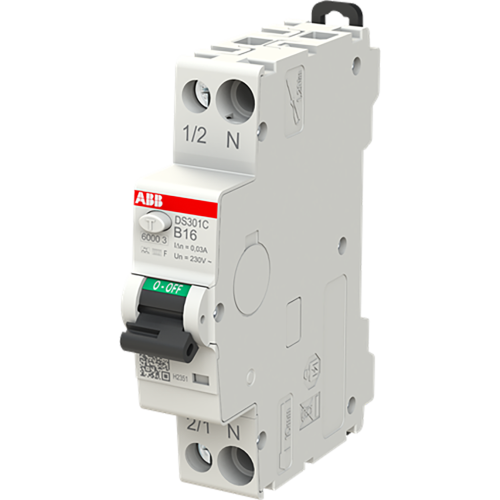

ABB Componenten Aardlekautomaat 1P+N, B Kar. 16 A, 30ma, 6ka, Type F
Artikelnummer: 20124805
Artikelnummer fabrikant: 2CSR255563R1165
EAN Code: 8012542723257
ABB Componenten, System pro M compact, DS301C B16 F30, Aardlekautomaat 1P+N, B Kar. 16 A, 30ma, 6ka, Type F, DIN-rail, B, F, 2,83, 50 Hz, IP20
De DS301C B16 F30 is een 1P+N aardlekautomaat voor eindgroepen in enkelfase circuits. Hij combineert overbelasting- en kortsluitbeveiliging met aardfoutbeveiliging in één modulaire breedte, waardoor waardevolle ruimte in het verdeelbord vrijkomt. Ideaal voor toepassingen met gemengde frequenties, dankzij type F-detectie voor zowel sinusvormige als pulserende gelijkstroomcomponenten en storingsarme werking.Met 30 mA gevoeligheid biedt hij aanvullende persoonsbeveiliging, terwijl de B-karakteristiek bij 16 A zorgt voor betrouwbare afschakeling van standaard licht- en krachtgroepen. De 6 kA schakelcapaciteit verhoogt de bedrijfszekerheid bij hogere foutstromen. Onderdeel van de System pro M compact serie voor snelle montage en consistente opbouw, met duidelijke testfunctie en 1P+N-scheiding voor veilige service en diagnose.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 16 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,83 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
