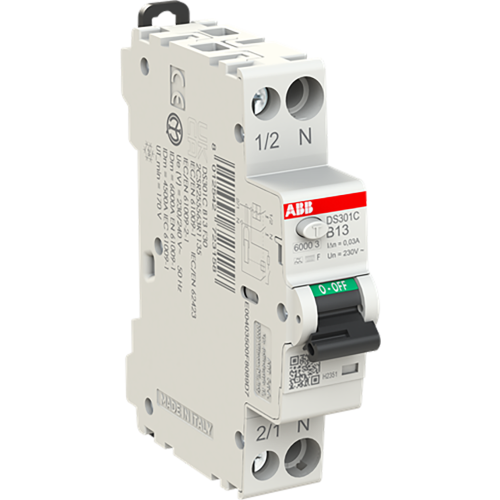

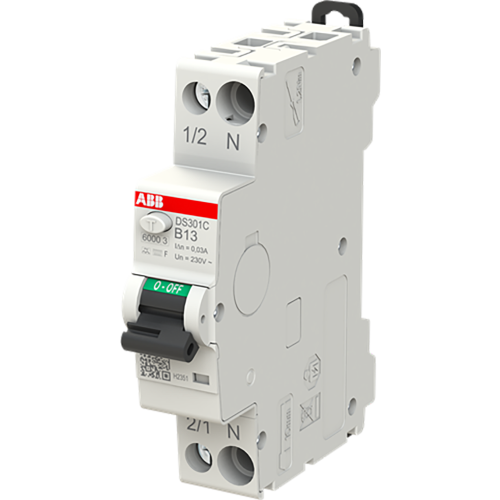

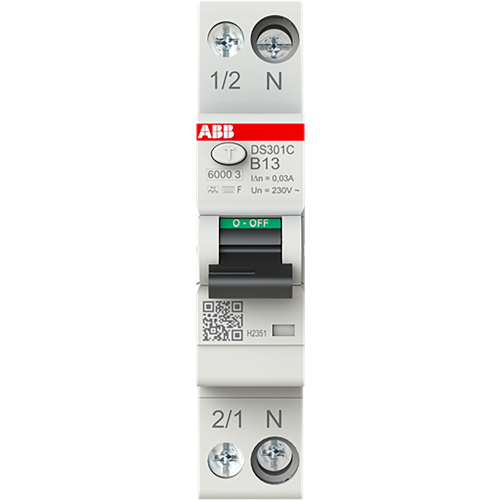

ABB Componenten Aardlekautomaat 1P+N, B Kar. 13 A, 30ma, 6ka, Type F
Artikelnummer: 20124803
Artikelnummer fabrikant: 2CSR255563R1135
EAN Code: 8012542723158
ABB Componenten, System pro M compact, DS301C B13 F30, Aardlekautomaat 1P+N, B Kar. 13 A, 30ma, 6ka, Type F, DIN-rail, B, F, 2,47, 50 Hz, IP20
De DS301C B13 F30 uit de System pro M compact serie is een 1P+N aardlekautomaat in één module voor eindgroepen in eenfase-installaties. Hij combineert overstroom- en aardlekbeveiliging, zodat circuits beschermd zijn tegen overbelasting, kortsluiting en aardfouten. Daarmee biedt hij zowel bescherming tegen indirecte aanraking als extra persoonsbeveiliging dankzij 30 mA gevoeligheid.Belangrijke pluspunten: type F-technologie detecteert sinusvormige en pulserende gelijkgerichte lekstromen én gemengde frequenties, ideaal bij toepassingen met frequentieregelaars of elektronische voedingen. De B-karakteristiek op 13 A beperkt ongewenste uitschakelingen, terwijl het schakelvermogen geschikt is voor gangbare verdelers. De 1P+N-uitvoering schakelt de nul meeloopend uit voor extra zekerheid. Compacte bouw bespaart railruimte en past naadloos in System pro M compact voor snelle, nette montage.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 13 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,47 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
