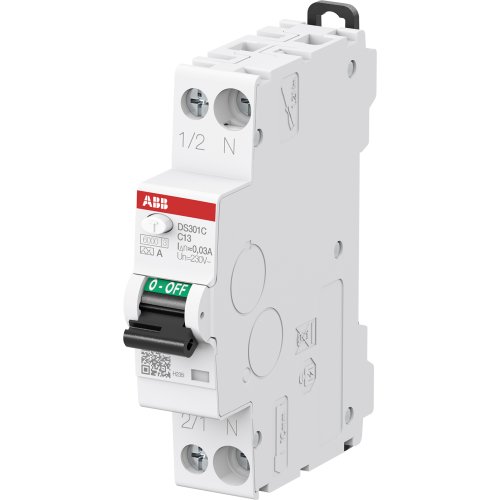

ABB Componenten Aardlekautomaat 1P+N, B Kar, 13, 30mA, 6kA
Artikelnummer: 20124642
Artikelnummer fabrikant: 2CSR255163R1135
EAN Code: 8012542359654
ABB Componenten, System pro M compact, DS301C B13 A30, Aardlekautomaat 1P+N, B Kar, 13, 30mA, 6kA, DIN-rail, AC, B, A, 2,47, 50 Hz, IP20, Onvertraagd
De DS301C B13 A30 uit de System pro M compact serie is een 1P+N aardlekautomaat in één module breedte voor eindgroepen in enkelfase-installaties. Hij combineert aardlek-, overbelasting- en kortsluitbeveiliging, waardoor panelen compacter blijven en bekabeling eenvoudiger wordt.Met een B-karakteristiek en 13 A biedt hij betrouwbare uitschakeling van standaard belastingprofielen, terwijl 30 mA extra persoonsbeveiliging geeft tegen directe en indirecte aanraking. Het 6 kA schakelvermogen zorgt voor bedrijfszekerheid bij hogere foutstromen. De 1P+N-uitvoering schakelt fase en nul gelijktijdig af voor maximale veiligheid en snelle foutlokalisatie. Dankzij de System pro M compact bouwvorm past hij naadloos in DIN-rail verdeelinrichtingen en versnelt hij montage en onderhoud, met minder componenten en meer ruimte in de kast.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Montagewijze | DIN-rail |
| Inbouwdiepte | 17,6 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 240 V |
| Inbouwmontage (stucwerk) | Nee |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| High-immunity uitvoering | Nee |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Met vergrendelingsvoorziening | Nee |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,47 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
