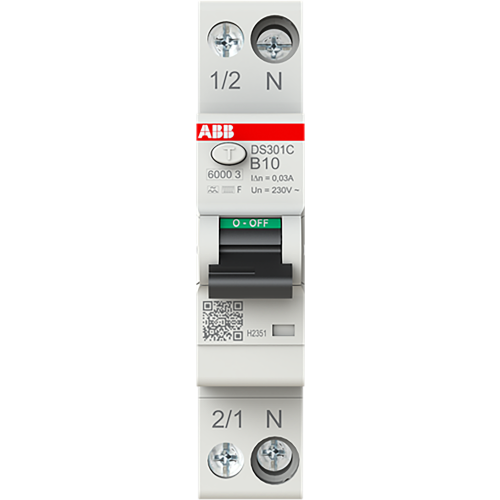

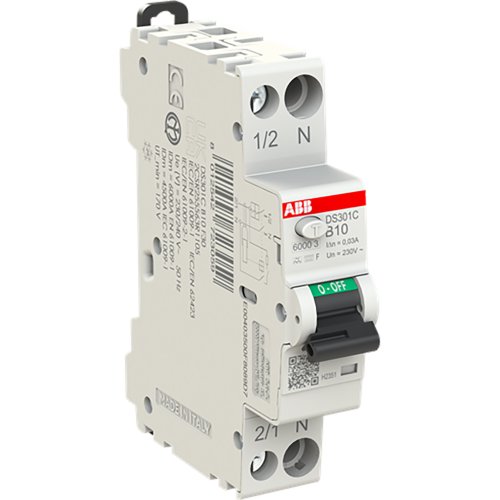

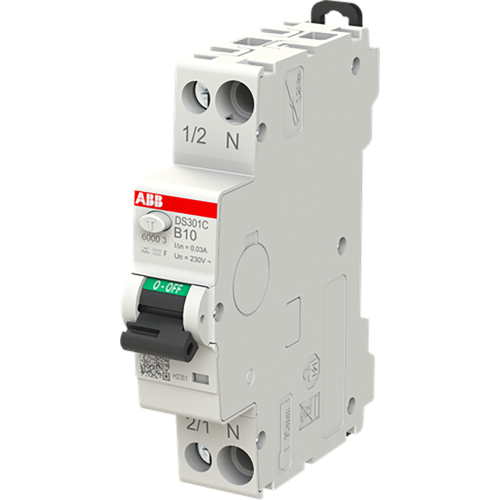

ABB Componenten Aardlekautomaat 1P+N, B Kar. 10 A, 30ma, 6ka, Type F
Artikelnummer: 20124801
Artikelnummer fabrikant: 2CSR255563R1105
EAN Code: 8012542723059
ABB Componenten, System pro M compact, DS301C B10 F30, Aardlekautomaat 1P+N, B Kar. 10 A, 30ma, 6ka, Type F, DIN-rail, B, F, 2,6, 50 Hz, IP20
De DS301C B10 F30 is een compacte aardlekautomaat voor eindgroepen in eenfase-installaties. Hij bewaakt en schakelt bij overstroom en kortsluiting, en biedt aardfoutbeveiliging voor zowel zuivere wisselstromen als gepulste gelijkstromen. Met een gevoeligheid van 30 mA levert hij aanvullende bescherming tegen direct en indirect aanraken.Dankzij 1P+N in één module past hij naadloos in System pro M compact verdeelinrichtingen en bespaart hij ruimte in de rail. De B-karakteristiek 10 A biedt voorspelbaar uitschakelgedrag voor standaard belastingen, terwijl de 6 kA schakelcapaciteit robuuste bedrijfszekerheid geeft. Type F detecteert ook samengestelde en frequentievariabele foutstromen, wat ongewenste uitschakelingen bij frequentieregelaars en moderne elektronica helpt voorkomen. Resultaat: betrouwbare continuïteit en snelle uitvalbeperking in kritieke eindcircuits.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 10 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,03 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | F |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Overig |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,6 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
