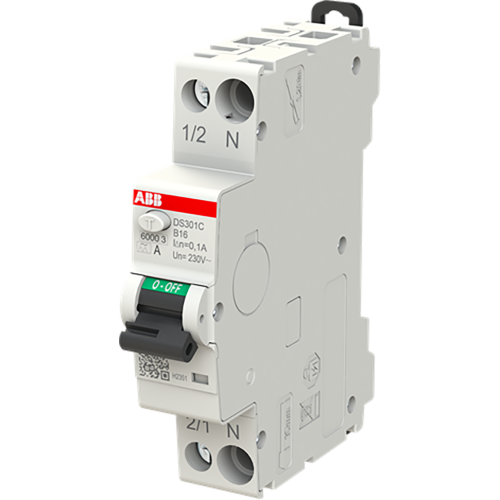

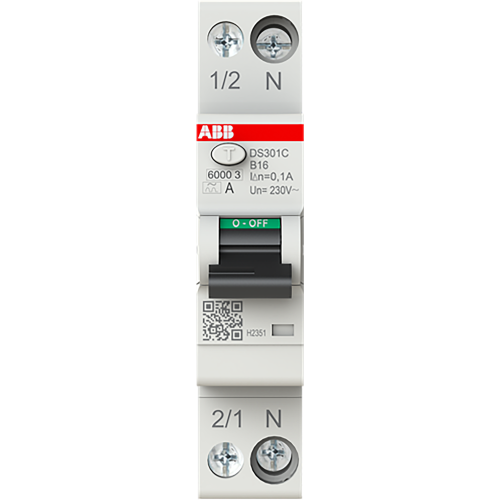

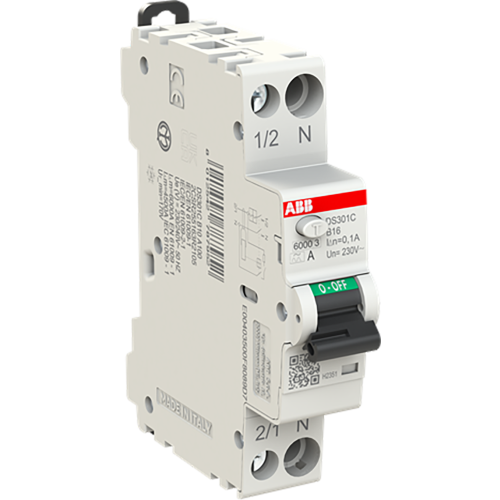

ABB Componenten Aardlekautomaat 1P+N, B Char, 16A, 100ma, 6ka
Artikelnummer: 20124650
Artikelnummer fabrikant: 2CSR255163R2165
EAN Code: 8012542790358
ABB Componenten, System pro M compact, DS301C B16 A100, Aardlekautomaat 1P+N, B Char, 16A, 100ma, 6ka, DIN-rail, B, A, 2,2, 50 Hz, IP20, Onvertraagd
De DS301C B16 A100 uit de System pro M compact-serie is een 1P+N aardlekautomaat voor eindgroepen in eenfase-toepassingen. Hij beveiligt tegen overbelasting en kortsluiting en detecteert zowel sinusvormige als pulserende aardfouten. Daarmee biedt hij bescherming tegen indirecte aanraking en aanvullende veiligheid bij directe aanraking.Dankzij één module breedte bespaart hij ruimte in de kast, terwijl de B-karakteristiek en 16 A nominale stroom stabiele en voorspelbare afschakeling geven. De 100 mA gevoeligheid is geschikt waar selectiviteit en ongewenste trips beperkt moeten blijven, en het 6 kA afschakelvermogen geeft vertrouwen bij hogere foutstromen. Als onderdeel van de FlexLine binnen System pro M compact is hij snel te monteren en eenvoudig te combineren met toebehoren voor een consistente, schaalbare verdeling.
| Beschermingsgraad (IP) | IP20 |
| Montagewijze | DIN-rail |
| Nom. (meet)stroom | 16 A |
| Breedte in module-eenheden | 1 |
| Nom. foutstroom | 0,1 A |
| Aansluitbare geleiderdoorsnede eendraads | 1.500 - 16.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 1.500 - 16.000 mm² |
| Nom. isolatiespanning Ui | 500 V |
| Uitschakelkarakteristiek | B |
| Type lekstroom | A |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 2 |
| Frequentie | 50 Hz |
| Aantal beveiligde polen | 1 |
| Aantal polen (totaal) | 2 |
| Afschakelkarakteristiek | Onvertraagd |
| Nom. afschakelvermogen volgens EN 61009 | 6 kA |
| Nom. afschakelvermogen IEC 60947-2 | 6 kA |
| Overspanningscategorie | 3 |
| Verliesvermogen | 2,2 |
| Nom. kortsluitafschakelvermogen Icn volgens EN 61009-1 | 6 kA |
| Model | System pro M compact |
