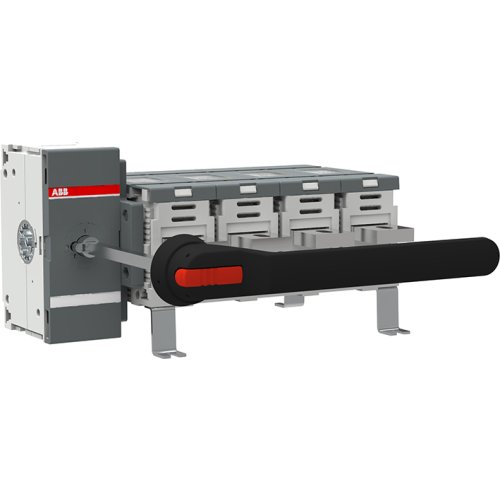

ABB Componenten Aarding schakelaar, 1250A 4P
Artikelnummer: 20096695
Artikelnummer fabrikant: 1SCA118949R1001
EAN Code: 6417019505701
ABB Componenten, OT, OT1250EM04P, Aarding schakelaar, 1250A 4P, 429,5, IP00, Boutklem, Lange draaigreep, Zwart, Compleet apparaat in behuizing ingebouwd
De OT1250EM04P werkschakelaar uit de OT-serie is ontwikkeld voor het veilig aarden en vrijschakelen van vermogensverdelers en machines tijdens onderhoud. Met 4-polige uitvoering en 1250 A biedt hij betrouwbare bedrijfszekerheid en helpt hij downtime en risico’s te beperken. De frontbediening zorgt voor directe, voorspelbare bediening in kritische omgevingen.Belangrijke pluspunten: horizontale Bodemmontage voor een compacte inbouw, een zwarte IP65 Hendel en As voor betrouwbare bediening in stoffige of vochtige ruimtes, en een meegeleverde terminal bolt kit die montage versnelt en onderdelenbeheer vereenvoudigt. Het 4-polige ontwerp ondersteunt volledige systeemafkoppeling, inclusief nul, wat de veiligheid vergroot. Dankzij de robuuste opbouw binnen de OT-reeks is consistente performance bij hoge stromen gewaarborgd, terwijl de frontbediening het schakelmoment helder en controleerbaar maakt.
| Breedte | 429,5 |
| Aantal polen | 4 |
| Hoogte | 306 |
| Diepte | 234 |
| Beschermingsgraad (NEMA) | Overig |
| Uitvoering van het bedieningselement | Lange draaigreep |
| Beschermingsgraad frontzijde (IP) | IP00 |
| Kleur bedieningselement | Zwart |
| Bedrijfsspanning (meetspanning) | 1000.000 - 1000.000 V |
| Nom. continustroom Iu | 1.250 A |
| Nom. vermogen bij AC-3, 400 V | 710 kW |
| Aantal hulpcontacten als maakcontact | 0 |
| Aantal hulpcontacten als verbreekcontact | 0 |
| Aansluitwijze hoofdstroomcircuit | Boutklem |
| Aantal hulpcontacten als wisselcontact | 0 |
| Vergrendelbaar | Nee |
| Motoraandrijving geïntegreerd | Nee |
| Uitvoering als noodstopinrichting | Nee |
| Uitvoering als hoofdschakelaar | Ja |
| Uitvoering als veiligheidsschakelaar | Nee |
| Uitvoering als werkschakelaar | Ja |
| Nom. vermogen, AC-23, 400 V | 710 kW |
| Geschikt voor bodemmontage | Ja |
| Geschikt voor frontmontage 4-gats | Nee |
| Geschikt voor frontmontage centraal | Nee |
| Geschikt voor verdelerinbouw | Ja |
| Geschikt voor tussenbouw | Nee |
| Max. nom. bedrijfsspanning Ue bij AC | 1.000 V |
| Motoraandrijving optioneel | Nee |
| Uitschakelspoel optioneel | Nee |
| Apparaatbouwvorm | Compleet apparaat in behuizing ingebouwd |
| Nom. continustroom, AC-21, 400 V | 1.250 A |
| Uitvoering als omkeerschakelaar | Nee |
| Toegelaten korte-duur stroom Icw | 50 kA |
| Aantal schakelaars | 1 |
| Nom. continustroom, AC-23, 400 V | 1.250 A |
| Schakelvermogen bij 400 V | 710 kW |
| Model | OT |
