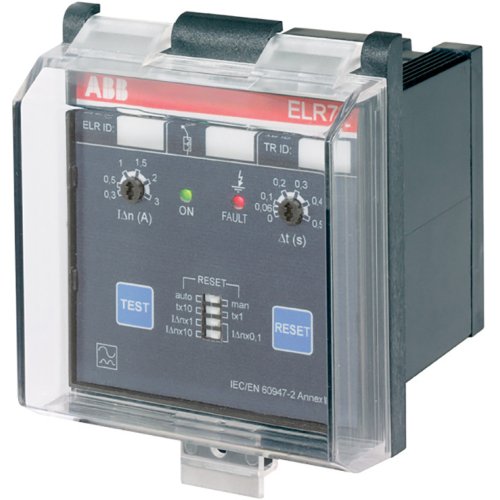

ABB Componenten Aardfoutrelais, inbouw 72x72mm, 2 wissel, 24-48VAC/DC
Artikelnummer: 20124291
Artikelnummer fabrikant: 2CSG452424R1202
EAN Code: 8012542733829
ABB Componenten, System pro M compact, ELR 72V24P, Aardfoutrelais, inbouw 72x72mm, 2 wissel, 24-48VAC/DC, Voor gemengd net
ELR 72V24P is een elektronisch aardfoutrelais voor bewaking en bescherming van laagspanningsverdelingen. Via een toroidetransformator detecteert het reststromen vroegtijdig en schakelt het in combinatie met installatieautomaten en vermogensschakelaars doelgericht af. Het compacte frontpaneelontwerp van 72x72 mm past naadloos in bestaande borden, terwijl de voeding op 24–48 VAC/DC flexibiliteit in uiteenlopende toepassingen biedt.Dankzij conformiteit met 60947-2 Annex M levert het een fabrieksgegarandeerde totale uitschakeltijd van relais, shunt-trip en schakelaar, wat helpt om stilstand te minimaliseren en selectiviteit te behouden. Twee wisselcontacten maken betrouwbare melding en koppeling met besturing mogelijk. Als onderdeel van System pro M compact combineert het apparaat nauwkeurige detectie met een eenvoudige integratie voor een robuuste, veilige en efficiënte installatie.
| Breedte | 72 mm |
| Hoogte | 72 mm |
| Diepte | 88 mm |
| Functie | Voor gemengd net |
| Nom. (meet)spanning | 24.000 - 48.000 V |
| Met afneembare klemmen | Nee |
| Aanspreekwaarde stroomsterkte 1 | 30.000 - 30.000 mA |
| Max. toegestane opkomvertragingstijd | 5 s |
| Min. instelbare opkomvertragingstijd | 0 s |
| Foutenregistratie mogelijk | Nee |
| Indicatie verschilstroom | Ja |
| Aanspreekwaarde stroomsterkte 2 | 30000.000 - 30000.000 mA |
| Model | System pro M compact |
