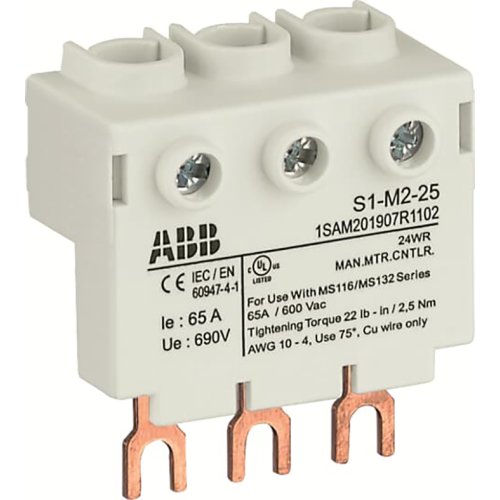

ABB Componenten Aansluitblok Hoog voor MS116 / MS132, 25mm2
Artikelnummer: 20091922
Artikelnummer fabrikant: 1SAM201907R1102
EAN Code: 4013614400810
ABB Componenten, Motorbeveiligingsschakelaar, S1-M2-25, Aansluitblok Hoog voor MS116 / MS132, 25mm2, Schroef, Schroeven, 2.500 - 25.000, 2.500 - 25.000, 4.000 - 12.000
S1‑M2‑25 Aansluitblok Hoog is ontworpen voor de Motorbeveiligingsschakelaar‑serie en vormt de driefasige toevoeroplossing voor MS116 en MS132. Het maakt het eenvoudig om grotere kabeldoorsneden aan te sluiten tot 25 mm², ideaal wanneer hogere stromen en langere kabeltrajecten een robuuste aansluiting vragen. De hoge bouwvorm creëert extra ruimte boven de schakelaar voor overzichtelijke bekabeling in compacte kasten.Met een nominale stroom tot 65 A biedt het stabiele, verliesarme verbindingen met betrouwbare klemkracht. De directe pasvorm op MS116/MS132 verkort montagetijd en beperkt foutkansen, terwijl de vaste fase-indeling zorgt voor nette, reproduceerbare aansluitingen. Dit accessoire ondersteunt schaalbare paneelbouw: één beproefd aansluitconcept voor meerdere vermogensniveaus. Resultaat: snelle montage, nette bedrading en een duurzame, veilige voeding van de motorstarter.
| Nom. stroom | 65 A |
| Aansluitwijze | Schroeven |
| Breedte | 48 mm |
| Aantal polen | 3 |
| Montagewijze | Schroef |
| Hoogte | 53,8 mm |
| Diepte | 27 mm |
| Aantal ingangen | 3 |
| Aantal uitgangen | 3 |
| Aanrakingsveilig | Ja |
| Geschikt voor fijndradige geleiders | Ja |
| Geschikt voor massieve geleider | Ja |
| Geschikt voor meerdraads geleider | Ja |
| Geschikt voor fijndradige geleider zonder adereindhuls | Ja |
| Geschikt voor extra fijndradige geleider | Ja |
| Geschikt voor extra fijndradige geleider zonder adereindhuls | Ja |
| Geleiderdoorsnede ingang | 2.500 - 25.000 |
| Geleiderdoorsnede uitgang | 2.500 - 25.000 |
| Geleiderdoorsnede ingang AWG | 4.000 - 12.000 |
| Aantal aansluitingen < 6 mm² | 0 |
| Aantal aansluitingen 10 mm² | 0 |
| Aantal aansluitingen 16 mm² | 0 |
| Aantal aansluitingen totaal | 3 |
| Aantal aansluitingen 25 mm² | 3 |
| Aantal aansluitingen > 25 mm² | 0 |
| Model | Motorbeveiligingsschakelaar |
