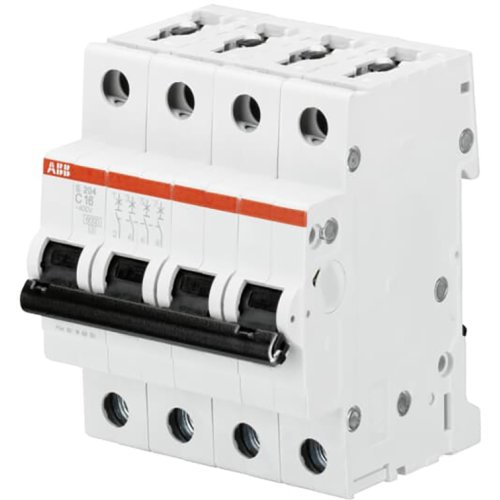

ABB Componenten 6 kA Automaat 4 polig C kar 0,5A
Artikelnummer: 20115033
Artikelnummer fabrikant: 2CDS254001R0984
EAN Code: 4016779529112
ABB Componenten, System pro M compact, S204-C0.5, 6 kA Automaat 4 polig C kar 0,5A, AC/DC, C, 5,6, IP20
De S204-C0.5 is een 4-polige installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van eindgroepen en besturingscircuits. Dankzij de C-karakteristiek en een nominale stroom van 0,5 A is hij ideaal voor fijnbeveiliging van gevoelige belastingen en stuurkringen, met een current-limiting werking die schade en uitvaltijd minimaliseert.Hij combineert een thermisch vertraagd mechanisme voor overbelasting met een elektromagnetisch mechanisme voor kortsluiting, en schakelt veilig af tot 6 kA bij 230/400 V AC. De compacte DIN-railbouw bespaart ruimte; een onder te monteren hulpcontact houdt het front vrij en reduceert de inbouwbreedte tot 50%. Conform IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 is hij inzetbaar in woon-, utiliteits- en industriële omgevingen en naadloos te integreren in System pro M compact.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 0,5 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 4 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 5,6 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
