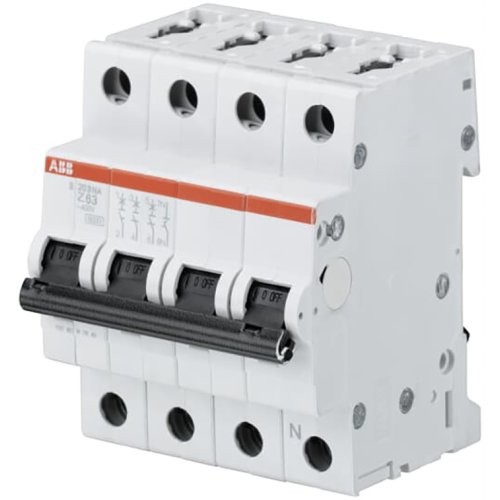

ABB Componenten 6 kA Automaat 3p+N Z kar 32A
Artikelnummer: 20114927
Artikelnummer fabrikant: 2CDS253103R0538
EAN Code: 4016779533072
ABB Componenten, System pro M compact, S203-Z32NA, 6 kA Automaat 3p+N Z kar 32A, AC, Z, 14,4, IP20
De S203-Z32NA uit de System pro M compact-serie is een 3p+N installatieautomaat voor betrouwbare beveiliging van eindgroepen tot 32 A. Hij begrenst de foutstroom en combineert vertraagde thermische uitschakeling bij overbelasting met een elektromechanische uitschakeling bij kortsluiting. Dat zorgt voor continuïteit en minder slijtage van bekabeling en componenten.Met Z-karakteristiek schakelt hij zeer snel af bij kleine foutstromen, ideaal waar gevoelige apparatuur bescherming vraagt. Het 6 kA uitschakelvermogen bij 230/400 V AC biedt zekerheid in uiteenlopende omgevingen, met conformiteit aan IEC/EN 60898-1, IEC/EN 60947-2 en UL1077. Dankzij ondermontage van een hulpcontact wordt tot 50% ruimte bespaard in de kast. Verkrijgbaar binnen de flexibele System pro M compact-range voor consistente opbouw en uitbreiding.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Z |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 14,4 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
