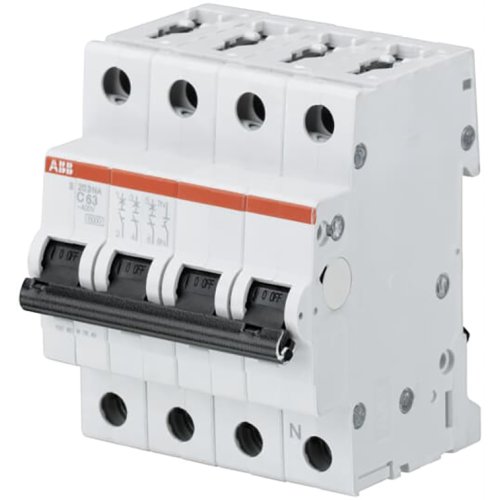

ABB Componenten 6 kA Automaat 3p+N C kar 8A
Artikelnummer: 20114876
Artikelnummer fabrikant: 2CDS253103R0084
EAN Code: 4016779532440
ABB Componenten, System pro M compact, S203-C8NA, 6 kA Automaat 3p+N C kar 8A, AC, C, IP20
System pro M compact S203-C8NA is een 3p+N installatieautomaat met C-karakteristiek, 8 A en 6 kA bij 230/400 V AC. Hij beveiligt eindgroepen in residentiële, commerciële en industriële verdelingen tegen overbelasting en kortsluiting. De stroombegrenzende werking verkleint foutenergie, wat componenten beschermt en de kans op vervolgschade verlaagt.De S203-C8NA schakelt betrouwbaar dankzij twee uitschakelmechanismen: vertraagd thermisch voor overbelasting en elektromechanisch voor kortsluiting. Conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 ondersteunt brede inzet en voldoet aan project- en keurings-eisen. Een onder te monteren hulpcontact bespaart tot 50% ruimte en maakt compacte signalering mogelijk. Binnen de System pro M compact S200-reeks zijn meerdere configuraties en karakteristieken beschikbaar voor een consistente paneelopbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 8 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 6 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
