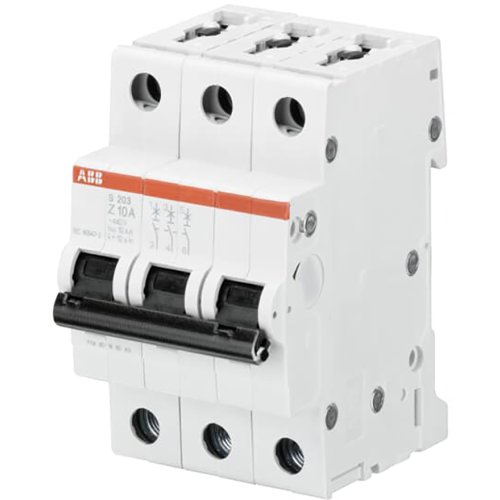

ABB Componenten 6 kA Automaat 3 polig Z kar 10A
Artikelnummer: 20114825
Artikelnummer fabrikant: 2CDS253001R0428
EAN Code: 4016779531054
ABB Componenten, System pro M compact, S203-Z10, 6 kA Automaat 3 polig Z kar 10A, AC/DC, Z, 8,1, IP20
S203-Z10 is een 3-polige installatieautomaat uit de System pro M compact-serie. Het apparaat beveiligt eindgroepen en voedingen tegen overbelasting en kortsluiting in woning-, utiliteits- en industriële omgevingen. De Z-karakteristiek met 10 A zorgt voor zeer snelle uitschakeling bij lage foutstromen, ideaal voor gevoelige elektronica en lange leidingtrajecten op DIN-rail.Het stroombegrenzende ontwerp reduceert foutenergie en beperkt schade aan bedrading en apparatuur. Twee onafhankelijke uitschakelmechanismen bieden precieze beveiliging: vertraagde thermische bewaking voor overbelasting en elektromagnetische uitschakeling bij kortsluiting. Met een afschakelvermogen tot 6 kA bij 230/400 V AC en conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 staat het garant voor betrouwbare prestaties. Een onder te monteren hulpcontact bespaart tot 50% ruimte en maakt signalering mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Z |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 8,1 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
