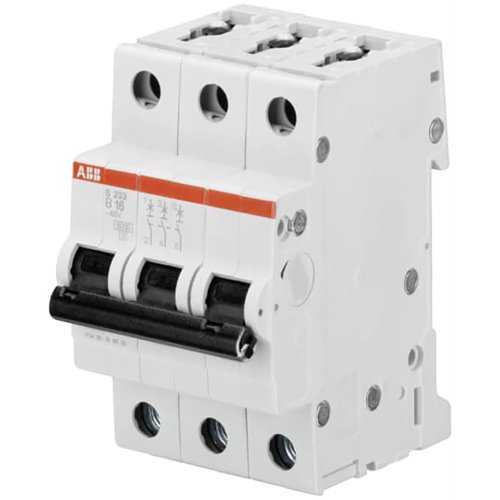

ABB Componenten 6 kA Automaat 3 polig B kar 13A
Artikelnummer: 20114791
Artikelnummer fabrikant: 2CDS253001R0135
EAN Code: 4016779468909
ABB Componenten, System pro M compact, S203-B13, 6 kA Automaat 3 polig B kar 13A, AC/DC, B, 6,9, IP20
De S203-B13 uit de System pro M compact serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij begrenst de foutstroom en schakelt selectief af, met een thermisch vertraagd mechanisme tegen overbelasting en een elektromagnetisch mechanisme tegen kortsluiting. Met B-karakteristiek en 13 A nominale stroom is hij geschikt voor uiteenlopende toepassingen in residentiële, utilitaire en industriële omgevingen.Het hoge prestatieniveau blijkt uit een schakelpiek tot 6 kA bij 230/400 V AC en conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077. De stroombegrenzing vermindert de doorlaatenergie en verlengt de levensduur van bekabeling en apparatuur. Een onder te monteren hulpcontact bespaart tot 50% ruimte, wat compactere borden en snelle uitbreiding mogelijk maakt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 6,9 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
