ABB Componenten 6 kA Automaat 2 polig D kar 10A
Artikelnummer: 20114676
Artikelnummer fabrikant: 2CDS252001R0101
EAN Code: 4016779530583

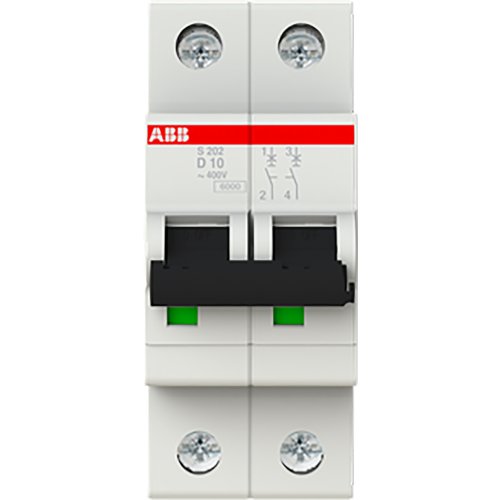

ABB Componenten, System pro M compact, S202-D10, 6 kA Automaat 2 polig D kar 10A, AC/DC, D, 3,2, IP20
De S202-D10 uit de System pro M compact-serie is een 2‑polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij beperkt de foutstroom (current limiting) en combineert vertraagde thermische uitschakeling tegen overbelasting met een elektromagnetisch mechanisme voor kortsluitbeveiliging. Met D-karakteristiek en 10 A is hij ideaal voor toepassingen met hoge inschakelstromen, zoals motoren en transformatoren.Deze uitvoering biedt een schakel- en onderbreekvermogen tot 6 kA bij 230/400 V AC en voldoet aan IEC/EN 60898‑1, IEC/EN 60947‑2 en UL1077, geschikt voor woon-, utiliteits- en industriële omgevingen. Een ondermontage hulpcontact bespaart tot 50% ruimte in de kast en vereenvoudigt signalering. De 2‑polige uitschakeling verhoogt selectiviteit en bedrijfszekerheid binnen het System pro M compact platform.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 10 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,2 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
