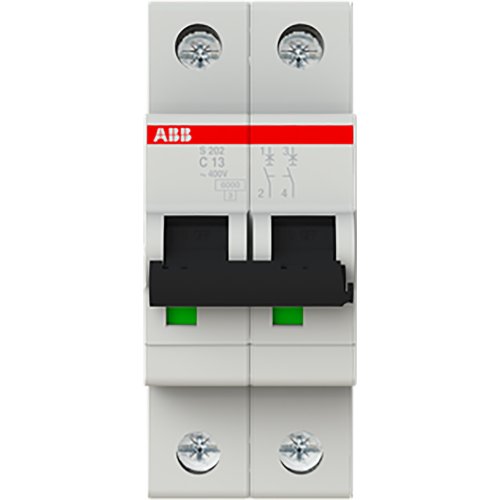

ABB Componenten 6 kA Automaat 2 polig C kar 13A
Artikelnummer: 20114680
Artikelnummer fabrikant: 2CDS252001R0134
EAN Code: 4016779465809
ABB Componenten, System pro M compact, S202-C13, 6 kA Automaat 2 polig C kar 13A, AC/DC, C, 4,6, IP20
De S202-C13 is een 2‑polige installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting in woningbouw, utiliteit en industrie. Met C‑karakteristiek en 13 A combineert hij snelle uitschakeling met stroombegrenzing, wat warmte- en mechanische belasting in de installatie reduceert en selectiviteit ondersteunt.Deze uitvoering biedt twee uitschakelmechanismen: vertraagde thermische beveiliging voor overbelasting en een elektromagnetisch mechanisme voor kortsluitingen. Het breekvermogen bedraagt 6 kA bij 230/400 V AC. Conformiteit met IEC/EN 60898‑1, IEC/EN 60947‑2 en UL1077 zorgt voor brede toepasbaarheid. Als onderdeel van S200 is ondermontage van signaal-/hulpcontact mogelijk, wat tot 50% ruimte bespaart. De serie biedt consistente afmetingen en meerdere varianten voor een uniforme, snel te bouwen railopstelling.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 13 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 20 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,6 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
