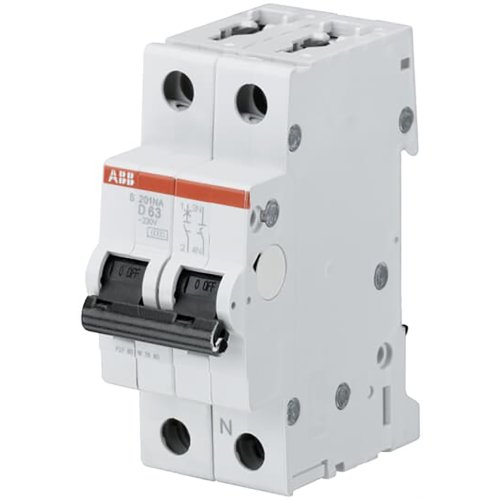

ABB Componenten 6 kA Automaat 1p+N D kar 20A
Artikelnummer: 20114602
Artikelnummer fabrikant: 2CDS251103R0201
EAN Code: 4016779532105
ABB Componenten, System pro M compact, S201-D20NA, 6 kA Automaat 1p+N D kar 20A, AC, D, 4,6, IP20
De S201-D20NA uit de System pro M compact serie is een 1P+N installatieautomaat die eindgroepen betrouwbaar beveiligt tegen overbelasting en kortsluiting. Met D-karakteristiek en 20 A nominale stroom schakelt hij zeker af bij hoge inschakelstromen van bijvoorbeeld motoren of transformatoren, zonder ongewenste trips.Het current-limiting ontwerp beperkt foutenergie, wat componenten spaart en stilstand verkort. De combinatie van vertraagde thermische beveiliging en elektromechanische uitschakeling zorgt voor snelle en selectieve bescherming. De schakelcapaciteit van 6 kA bij 230/400 V AC maakt inzet in uiteenlopende verdeelinrichtingen mogelijk, terwijl conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 brede toepassing ondersteunt. Onder monteerbare signaal-/hulpcontacten besparen tot 50% ruimte, wat compact bouwen en toekomstige uitbreidingen vereenvoudigt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | D |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,6 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
