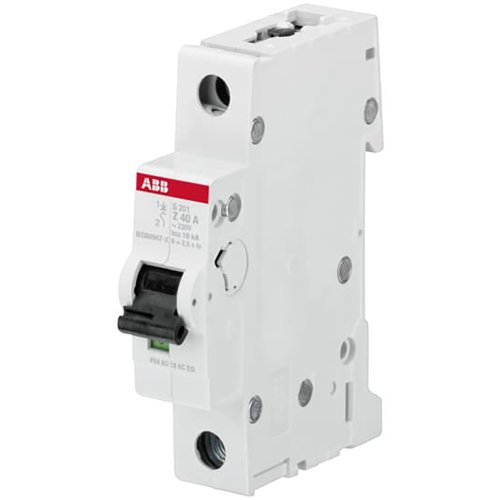

ABB Componenten 6 kA Automaat 1 polig Z kar 40A
Artikelnummer: 20114550
Artikelnummer fabrikant: 2CDS251001R0558
EAN Code: 4016779530477
ABB Componenten, System pro M compact, S201-Z40, 6 kA Automaat 1 polig Z kar 40A, AC/DC, Z, 4,1, IP20
De S201-Z40 uit de System pro M compact-serie is een 1-polige installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tot 40 A. Dankzij de Z-karakteristiek schakelt hij zeer snel af bij lage foutstromen, ideaal waar gevoelige componenten extra bescherming vragen. De stroombegrenzende werking vermindert thermische en mechanische belasting van de installatie, wat de bedrijfszekerheid verhoogt.Deze uitvoering combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanisch mechanisme voor kortsluitbeveiliging. Met een afschakelvermogen tot 6 kA bij 230/400 V AC en conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 past hij in woon-, utiliteits- en industriële toepassingen. Een onderin te monteren hulpcontact bespaart tot 50% ruimte in de railkast en maakt eenvoudige signaalintegratie mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | Z |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,1 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
