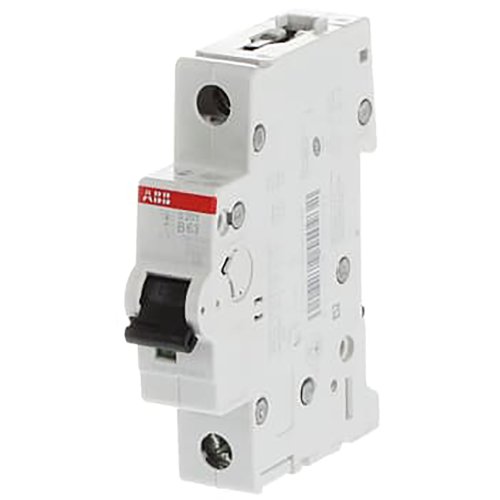

ABB Componenten 6 kA Automaat 1 polig B kar 63A
Artikelnummer: 20114557
Artikelnummer fabrikant: 2CDS251001R0635
EAN Code: 4016779550932
ABB Componenten, System pro M compact, S201-B63, 6 kA Automaat 1 polig B kar 63A, AC/DC, B, 4,8, IP20
S201-B63 is een 1-polige installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Ideaal voor residentiële, utilitaire en industriële verdeelinrichtingen op DIN-rail.Deze 63A B-karakteristiek automaat is stroombegrenzend en combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromagnetische uitschakeling bij kortsluiting. De afschakelcapaciteit tot 6 kA bij 230/400 V AC zorgt voor bedrijfszekerheid, terwijl ondermontage van een hulpcontact of signaal-/hulpcontact 50% ruimte bespaart in de kast. Conformiteit met IEC/EN 60898-1, IEC/EN 60947-2 en UL1077 vereenvoudigt specificatie. Binnen de System pro M compact-familie blijft configuratie flexibel, terwijl dit type direct inzetbaar is wanneer een snelle uitschakeling en duidelijke selectiviteit gewenst zijn.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 6 kA |
| Frequentie | 50 |
| Verliesvermogen | 4,8 |
| Nom. afschakelvermogen EN 60898 | 6 |
| Model | System pro M compact |
