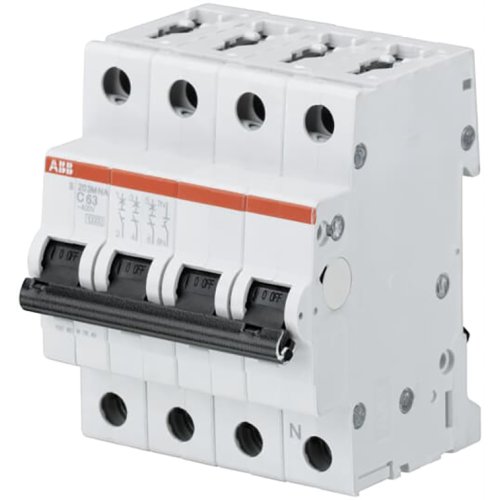

ABB Componenten 10 kA Automaat 3p+N B kar 25 A
Artikelnummer: 20116108
Artikelnummer fabrikant: 2CDS273103R0255
EAN Code: 4016779549790
ABB Componenten, System pro M compact, S203M-B25NA, 10 kA Automaat 3p+N B kar 25 A, AC, B, 12,8, IP20
S203M-B25NA is een 3p+N installatieautomaat uit de System pro M compact serie, ontworpen voor betrouwbare beveiliging van groepen en leidingen tegen overbelasting en kortsluiting in woningbouw, utiliteit en industrie. Met B-karakteristiek en 25 A nominale stroom schakelt hij snel en stroombegrenzend, wat foutenergie reduceert en de levensduur van componenten verlengt.De S200M-technologie combineert een thermisch vertraagd mechanisme voor overbelastingsbeveiliging met een elektromagnetisch mechanisme voor kortsluitbeveiliging. Het breekvermogen tot 10 kA bij 230/400 V AC biedt extra zekerheid, ondersteund door conformiteit met IEC/EN 60898-1 en 60947-2. Een onderbouw-monteerbaar hulpcontact bespaart tot 50% ruimte en houdt het front overzichtelijk. De S203M-B25NA integreert naadloos in System pro M compact-railopstellingen en biedt schaalbaarheid binnen de S200M-reeks.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 4 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Ja |
| Aantal polen (totaal) | 4 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 12,8 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
