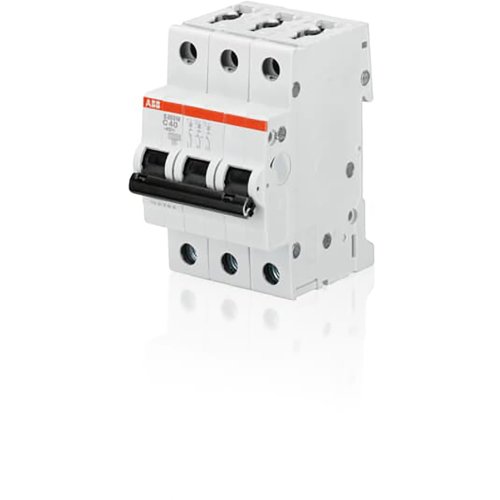

ABB Componenten 10 kA Automaat 3 polig C kar 32A
Artikelnummer: 20115875
Artikelnummer fabrikant: 2CDS273001R0324
EAN Code: 4016779550482
ABB Componenten, System pro M compact, S203M-C32, 10 kA Automaat 3 polig C kar 32A, AC/DC, C, 11,1, IP20
De S203M-C32 is een 3‑polige installatieautomaat uit de System pro M compact‑serie voor betrouwbare beveiliging van eindgroepen en verdelers in woon-, utiliteits- en industriële toepassingen. De C‑karakteristiek van 32 A biedt een goede balans tussen uitschakelen bij kortsluiting en selectiviteit bij inschakelstromen.De current‑limiting S200M‑technologie beperkt foutenergie en verkleint de kans op gevolgschade. Twee uitschakelmechanismen—vertraagde thermische beveiliging tegen overbelasting en een elektromagnetische voor kortsluiting—zorgen voor snelle, nauwkeurige afschakeling. Met een breekvermogen tot 10 kA bij 230/400 V AC en conformiteit met IEC/EN 60898‑1 en 60947‑2 is veiligheid en compliance geborgd. Ondermontage van hulpcontacten bespaart tot 50% railruimte en vereenvoudigt signalering en uitbreiding. De compacte bouw maakt integratie in DIN‑rail verdelers snel en foutloos.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 11,1 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
