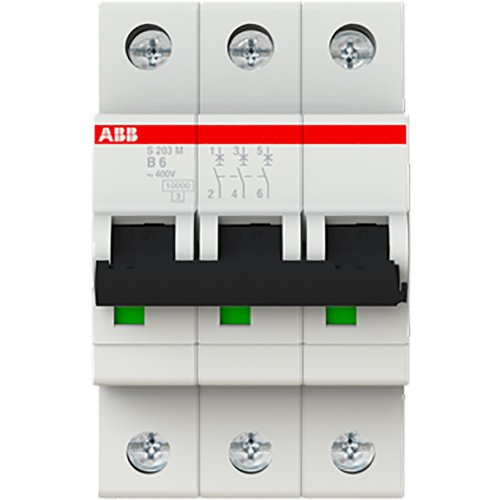

ABB Componenten 10 kA Automaat 3 polig B kar 6A
Artikelnummer: 20115846
Artikelnummer fabrikant: 2CDS273001R0065
EAN Code: 4016779549660
ABB Componenten, System pro M compact, S203M-B6, 10 kA Automaat 3 polig B kar 6A, AC/DC, B, IP20
De S203M-B6 uit de System pro M compact serie is een 3-polige installatieautomaat voor het beveiligen van 3-fase stroomkringen tegen overbelasting en kortsluiting. Ideaal voor schakel- en verdeelinrichtingen waar continuïteit en selectiviteit tellen, met B-karakteristiek en 6 A nominale stroom voor nauwkeurige afschakeling van licht- en stuurkringen.Dankzij stroombegrenzing wordt de let-through energie geminimaliseerd, wat componenten en bekabeling beschermt. Twee uitschakelmechanismen – vertraagd thermisch voor overbelasting en elektromechanisch voor kortsluiting – zorgen voor snelle, betrouwbare afschakeling. Een ondermontage hulpcontact bespaart tot 50% ruimte, wat compacte bordsamenstelling mogelijk maakt. Met 10 kA schakelvermogen bij 230/400 V AC en conformiteit aan IEC/EN 60898-1 en IEC/EN 60947-2 is het product geschikt voor woon-, utiliteits- en industriële toepassingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 6 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 6 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
