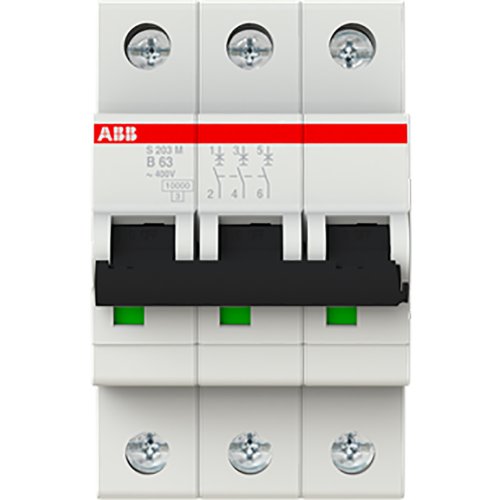

ABB Componenten 10 kA Automaat 3 polig B kar 63A
Artikelnummer: 20115908
Artikelnummer fabrikant: 2CDS273001R0635
EAN Code: 4016779543880
ABB Componenten, System pro M compact, S203M-B63, 10 kA Automaat 3 polig B kar 63A, AC/DC, B, 14,4, IP20
De S203M-B63 uit de System pro M compact-serie is een 3-polige installatieautomaat voor het beschermen van eindgroepen tegen overbelasting en kortsluiting in verdeelinrichtingen. De B-karakteristiek met 63 A nominale stroom levert betrouwbare uitschakeling zonder ongewenste trips in standaardbelastingen.Dankzij stroombegrenzing wordt thermische en mechanische belasting op bekabeling en componenten sterk gereduceerd, wat de beschikbaarheid van installaties verhoogt. De combinatie van vertraagde thermische uitschakeling en een elektromechanisch mechanisme voor kortsluitbeveiliging zorgt voor nauwkeurige en snelle respons. Met een schakelvermogen tot 10 kA bij 230/400 V AC en conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 is hij breed inzetbaar, van utiliteit tot industrie. Onder-monteerbare hulpcontacten besparen tot 50% ruimte in de railopbouw.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 14,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
