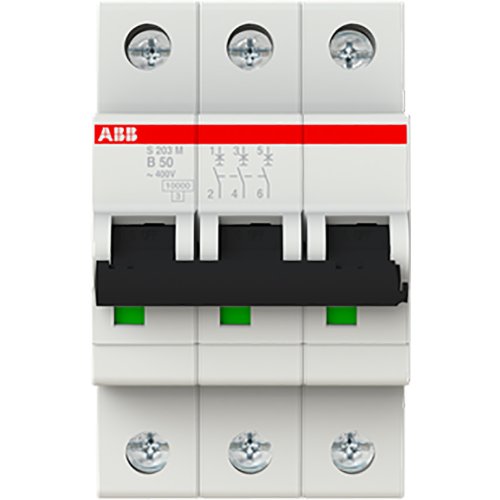

ABB Componenten 10 kA Automaat 3 polig B kar 50A
Artikelnummer: 20115895
Artikelnummer fabrikant: 2CDS273001R0505
EAN Code: 4016779543873
ABB Componenten, System pro M compact, S203M-B50, 10 kA Automaat 3 polig B kar 50A, AC/DC, B, 9,75, IP20
De S203M-B50 uit de System pro M compact-serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van verdelers en eindgroepen in residentiële, commerciële en industriële toepassingen. Hij beschermt circuits tegen overbelasting en kortsluiting bij 50 A met B-karakteristiek. De stroombegrenzende werking reduceert thermische en elektrodynamische belasting en ondersteunt snelle selectiviteit.Deze uitvoering combineert een vertraagd thermisch uitlmechanisme voor overbelasting met een elektromagnetisch uitlmechanisme voor kortsluiting en biedt een afschakelvermogen tot 10 kA bij 230/400 V AC. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 borgt veiligheid en naleving. Ondermontage van een hulpcontact of signaal-/hulpcontact bespaart tot 50% ruimte in de kast en versnelt engineering en service. De 3-polige configuratie monteert compact op DIN-rail met duidelijke statusindicatie voor snelle inspectie.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 9,75 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
