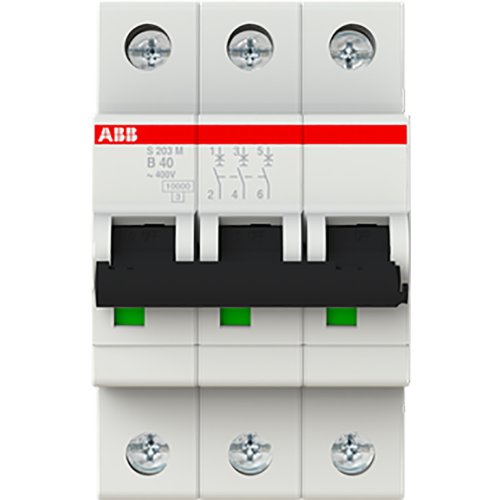

ABB Componenten 10 kA Automaat 3 polig B kar 40A
Artikelnummer: 20115883
Artikelnummer fabrikant: 2CDS273001R0405
EAN Code: 4016779549738
ABB Componenten, System pro M compact, S203M-B40, 10 kA Automaat 3 polig B kar 40A, AC/DC, B, 14,4, IP20
De S203M-B40 is een 3‑polige installatieautomaat uit de System pro M compact‑serie, bedoeld voor betrouwbare beveiliging van stroomkringen in woon-, utiliteits- en industriële omgevingen. Hij schakelt snel bij overstroom en kortsluiting en beperkt de foutstroom om vervolgschade te minimaliseren.Deze 40 A B‑karakteristiek variant biedt een afschakelvermogen tot 10 kA bij 230/400 V AC. De combinatie van vertraagde thermische uitschakeling (overbelasting) en een elektromechanisch mechanisme (kortsluiting) zorgt voor nauwkeurige en selectieve beveiliging. De compacte bouw voor DIN‑rail bespaart ruimte in de verdeling, terwijl een onder te monteren hulpcontact tot 50% extra ruimtewinst kan opleveren. Conformiteit met IEC/EN 60898‑1 en IEC/EN 60947‑2 ondersteunt een breed inzetbereik en geeft vertrouwen in consistente prestaties.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 14,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
