ABB Componenten 10 kA Automaat 3 polig B kar 32A
Artikelnummer: 20115876
Artikelnummer fabrikant: 2CDS273001R0325
EAN Code: 4016779549721

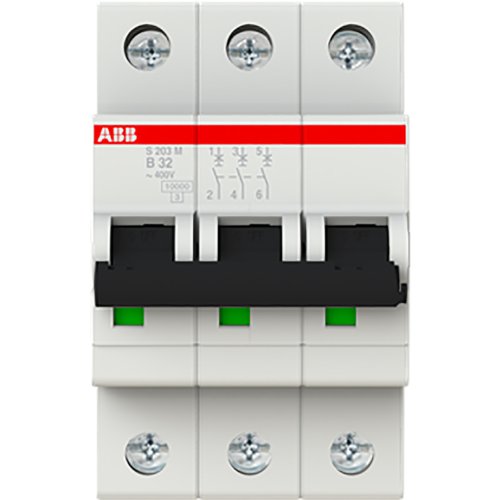

ABB Componenten, System pro M compact, S203M-B32, 10 kA Automaat 3 polig B kar 32A, AC/DC, B, 11,1, IP20
De S203M-B32 is een 3-polige installatieautomaat uit de System pro M compact serie voor betrouwbare beveiliging van driefasige circuits tot 32 A. Hij schakelt snel bij fouten om de foutstroom te beperken, beschermt tegen overbelasting én kortsluiting en is daarmee geschikt voor residentiële, utilitaire en industriële verdeelinrichtingen.Dankzij twee uitschakelmechanismen – een vertraagd thermisch deel voor overbelasting en een elektromechanisch deel voor kortsluiting – combineert hij selectieve beveiliging met minimale uitvaltijd. Het schakelvermogen tot 10 kA bij 230/400 V AC en de B-karakteristiek zorgen voor voorspelbaar gedrag bij inschakelstromen. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 ondersteunt veilige toepassing. Een onderaan te monteren hulpcontact of signaal-/hulpcontact bespaart tot 50% ruimte in de kast en versnelt compact bouwen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 11,1 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
