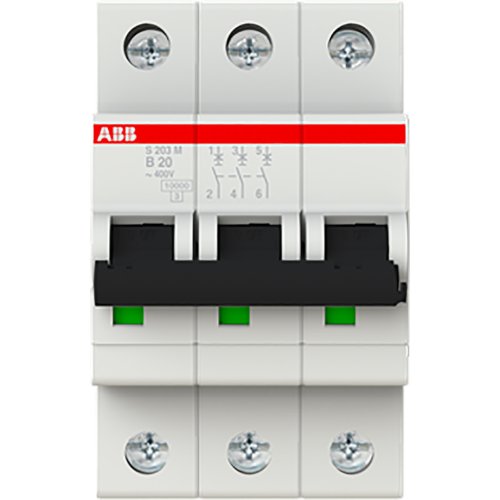

ABB Componenten 10 kA Automaat 3 polig B kar 20A
Artikelnummer: 20115862
Artikelnummer fabrikant: 2CDS273001R0205
EAN Code: 4016779549707
ABB Componenten, System pro M compact, S203M-B20, 10 kA Automaat 3 polig B kar 20A, AC/DC, B, 7,5, IP20
De S203M-B20 uit de System pro M compact-serie is een 3-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen en verdelers. Met B-karakteristiek 20 A schakelt hij snel af bij kortsluiting en voorkomt ongewenste uitschakelingen bij inschakelstromen, ideaal voor residentiële, utilitaire en industriële omgevingen.De current-limiting werking reduceert foutenergie, terwijl twee uitschakelmechanismen doelgericht beschermen: vertraagde thermische uitschakeling tegen overbelasting en een elektromechanisch mechanisme voor kortsluitbeveiliging. Het hoge afschakelvermogen tot 10 kA bij 230/400 V AC vergroot de bedrijfszekerheid. Dankzij een ondermonteerbaar hulpcontact wordt tot 50% railruimte bespaard en blijft uitbreiden eenvoudig. De installatieautomaat voldoet aan IEC/EN 60898-1 en IEC/EN 60947-2 voor consistente prestaties en conformiteit in uiteenlopende toepassingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 3 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 3 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 3 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 7,5 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
