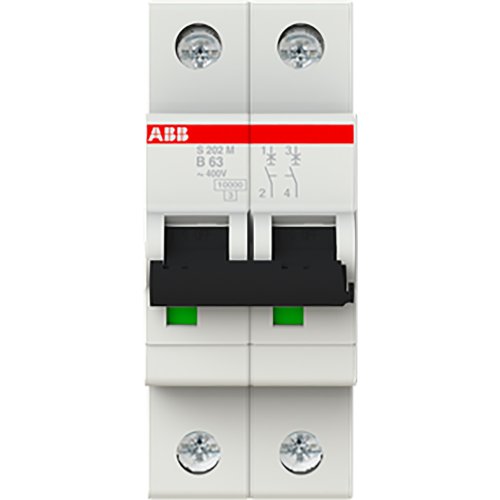

ABB Componenten 10 kA Automaat 2 polig B kar 63A
Artikelnummer: 20115575
Artikelnummer fabrikant: 2CDS272001R0635
EAN Code: 4016779543866
ABB Componenten, System pro M compact, S202M-B63, 10 kA Automaat 2 polig B kar 63A, AC/DC, B, 9,6, IP20
De S202M-B63 uit de System pro M compact-serie is een 2-polige installatieautomaat voor het betrouwbaar beveiligen van eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek en 63 A nominale stroom schakelt hij storingen snel af en is hij geschikt voor toepassingen in woon-, utiliteits- en industriële omgevingen.Het current-limiting ontwerp vermindert de doorlaatenergie, wat bedrading en downstream-componenten ontziet en stilstand beperkt. Twee uitschakelmechanismen – vertraagd thermisch voor overbelasting en elektromagnetisch voor kortsluiting – leveren consistente bescherming. De 10 kA schakelcapaciteit bij 230/400 V AC en conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 ondersteunen veilige inzet in verdelers. Een onderin te monteren hulpcontact bespaart tot 50% ruimte, terwijl de System pro M compact-reeks uniforme opbouw en uitbreiding mogelijk maakt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 63 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 9,6 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
