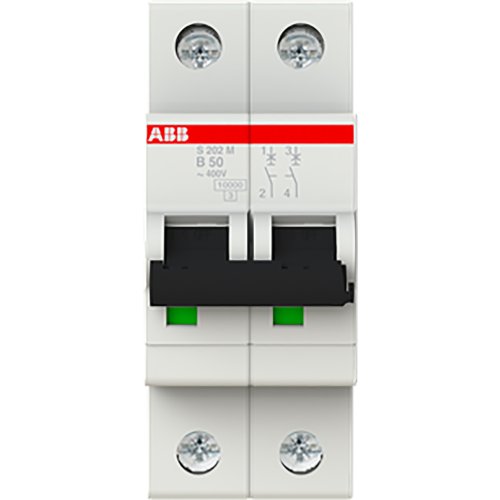

ABB Componenten 10 kA Automaat 2 polig B kar 50A
Artikelnummer: 20115562
Artikelnummer fabrikant: 2CDS272001R0505
EAN Code: 4016779543859
ABB Componenten, System pro M compact, S202M-B50, 10 kA Automaat 2 polig B kar 50A, AC/DC, B, 6,5, IP20
De S202M-B50 is een 2-polige installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting in 230/400 V-installaties. Met B-karakteristiek, 50 A en 10 kA afschakelvermogen beperkt hij de foutenergie, wat de thermische en mechanische belasting op bekabeling en componenten minimaliseert. Tweepolige uitschakeling zorgt voor extra zekerheid.De S200M-technologie combineert een vertraagd thermisch mechanisme voor overbelastingen met een elektromechanisch mechanisme voor kortsluiten. Conform IEC/EN 60898-1 en 60947-2 is hij inzetbaar in woning-, utiliteits- en industrietoepassingen. Een onder te klikken hulpcontact bespaart tot 50% ruimte en maakt signalering en uitbreidingen eenvoudig. Als onderdeel van System pro M compact is hij compatibel met bijpassende accessoires, zodat verdelingen modulair en toekomstvast blijven.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 20 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 6,5 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
