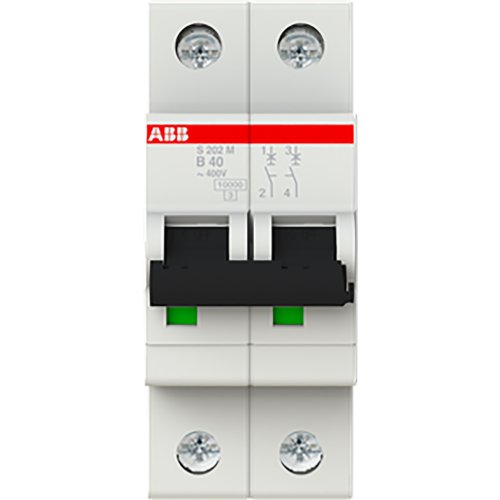

ABB Componenten 10 kA Automaat 2 polig B kar 40A
Artikelnummer: 20115550
Artikelnummer fabrikant: 2CDS272001R0405
EAN Code: 4016779549653
ABB Componenten, System pro M compact, S202M-B40, 10 kA Automaat 2 polig B kar 40A, AC/DC, B, 9,6, IP20
De S202M-B40 uit de System pro M compact-serie is een 2-polige installatieautomaat met B-karakteristiek voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Dankzij zijn huidbegrenzende werking verkleint hij de thermische en mechanische belasting van de installatie, wat de levensduur van componenten ten goede komt.De combinatie van een vertraagd thermisch uitschakelmechanisme en een elektromechanisch mechanisme zorgt voor snelle en voorspelbare afschakeling. Met een afschakelvermogen tot 10 kA bij 230/400 V AC en conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 is hij geschikt voor toepassingen in woongebouwen, utiliteit en industrie. Onder te monteren hulpcontacten besparen tot 50% ruimte, terwijl de S200M-range meerdere configuraties biedt voor naadloze uitbreiding en uniformiteit in de railkast.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 40 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 9,6 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
