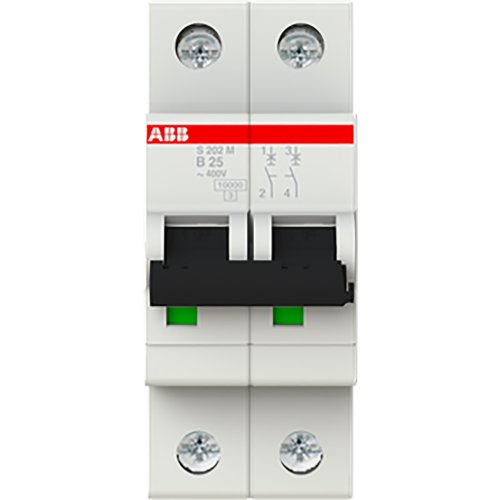

ABB Componenten 10 kA Automaat 2 polig B kar 25A
Artikelnummer: 20115534
Artikelnummer fabrikant: 2CDS272001R0255
EAN Code: 4016779549639
ABB Componenten, System pro M compact, S202M-B25, 10 kA Automaat 2 polig B kar 25A, AC/DC, B, 6,4, IP20
De S202M-B25 uit de System pro M compact-serie is een 2-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij schakelt snel af bij fouten en begrenst de foutstroom, waardoor schade aan bekabeling en componenten wordt beperkt en de installatie langer meegaat.Dankzij twee uitschakelmechanismen – thermisch vertraagd tegen overbelasting en elektromagnetisch bij kortsluiting – combineert hij precisie met snelheid. De B-karakteristiek en 25 A nominale stroom maken hem geschikt voor uiteenlopende toepassingen, terwijl de 10 kA uitschakelcapaciteit extra bedrijfszekerheid biedt op 230/400 V AC. Conform IEC/EN 60898-1 en IEC/EN 60947-2 is hij inzetbaar in woon-, utiliteits- en industriële omgevingen. Een ondermonteerbaar hulpcontact bespaart tot 50% ruimte, ideaal voor compacte verdeelinrichtingen en efficiënte uitbreidingen.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 25 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 6,4 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
