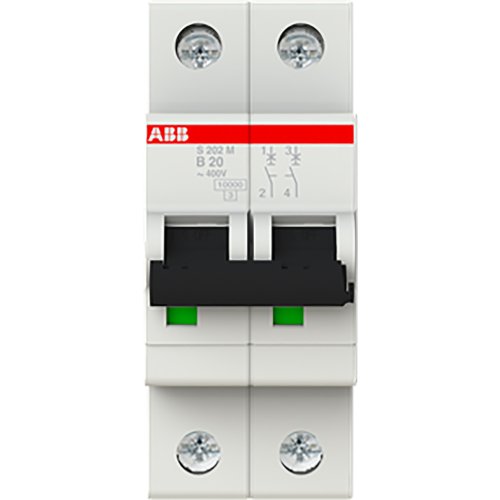

ABB Componenten 10 kA Automaat 2 polig B kar 20A
Artikelnummer: 20115529
Artikelnummer fabrikant: 2CDS272001R0205
EAN Code: 4016779549622
ABB Componenten, System pro M compact, S202M-B20, 10 kA Automaat 2 polig B kar 20A, AC/DC, B, IP20
De S202M-B20 uit de System pro M compact serie is een 2-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij schakelt circuits veilig af bij overbelasting en kortsluiting en is daardoor geschikt voor verdeelinrichtingen in woon-, utiliteits- en industrietoepassingen.Deze stroombegrenzende uitvoering combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromagnetische uitschakeling bij kortsluiting. De B-karakteristiek met 20 A nominale stroom biedt snelle, voorspelbare bescherming, terwijl het schakelvermogen tot 10 kA bij 230/400 V AC extra bedrijfszekerheid geeft. Conformiteit met IEC/EN 60898-1 en 60947-2 ondersteunt een probleemloze toepassing. Dankzij de mogelijkheid voor ondermontage van een hulpcontact wordt tot 50% ruimte bespaard, en de System pro M compact familie biedt schaalbaarheid voor uniforme borden.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 20 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 5 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
