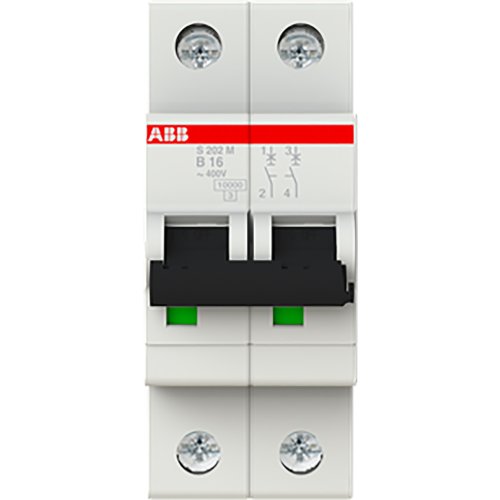

ABB Componenten 10 kA Automaat 2 polig B kar 16A
Artikelnummer: 20115526
Artikelnummer fabrikant: 2CDS272001R0165
EAN Code: 4016779549615
ABB Componenten, System pro M compact, S202M-B16, 10 kA Automaat 2 polig B kar 16A, AC/DC, B, IP20
De S202M-B16 is een 2-polige installatieautomaat uit de System pro M compact-serie voor betrouwbare beveiliging van eindgroepen tegen overbelasting en kortsluiting. Met B-karakteristiek en 16 A nominaal is hij geschikt voor standaard licht- en WCD-groepen op 230/400 V AC. De current limiting-technologie beperkt foutenergie, waardoor componenten minder worden belast. Het hoge schakelvermogen van 10 kA zorgt voor zekere uitschakeling in veeleisende omgevingen.Deze uitvoering combineert een vertraagd thermisch mechanisme voor overbelasting met een elektromagnetisch mechanisme voor kortsluitingen, conform IEC/EN 60898-1 en 60947-2. Een onderaan monteerbaar hulpcontact bespaart tot 50% ruimte en vereenvoudigt signalering of uitbreiding. Dankzij de System pro M compact S200M-platformcompatibiliteit is snelle montage, uniforme afmetingen en schaalbare accessoire-integratie gegarandeerd.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 16 A |
| Nom. (meet)spanning | 400 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 2 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 2 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 2 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 10 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 25 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 25 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 5 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
