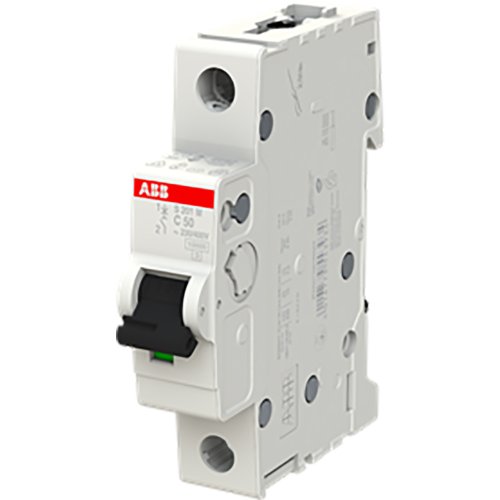

ABB Componenten 10 kA Automaat 1 polig C kar 50A
Artikelnummer: 20115108
Artikelnummer fabrikant: 2CDS271001R0504
EAN Code: 4016779543934
ABB Componenten, System pro M compact, S201M-C50, 10 kA Automaat 1 polig C kar 50A, AC/DC, C, 3,25, IP20
De S201M-C50 uit de System pro M compact serie is een 1-polige installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij begrenst de foutstroom en combineert een vertraagd thermisch mechanisme voor overbelastingsbeveiliging met een elektromechanisch mechanisme voor kortsluitbeveiliging. Daarmee waarborgt hij continuïteit in residentiële, utilitaire en industriële omgevingen.Met een uitschakelvermogen tot 10 kA op 230/400 V AC en C-karakteristiek biedt hij stabiele bescherming voor belastingen met inschakelstromen. De uitvoering tot 50 A past naadloos in DIN-rail verdeelinrichtingen en voldoet aan IEC/EN 60898-1 en IEC/EN 60947-2. Onderbouw-monteerbaar hulpcontact bespaart tot 50% ruimte en vereenvoudigt signaal- en bewakingsfuncties. De System pro M compact platformopbouw maakt snelle integratie en schaalbaarheid binnen diverse configuraties mogelijk.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,25 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
