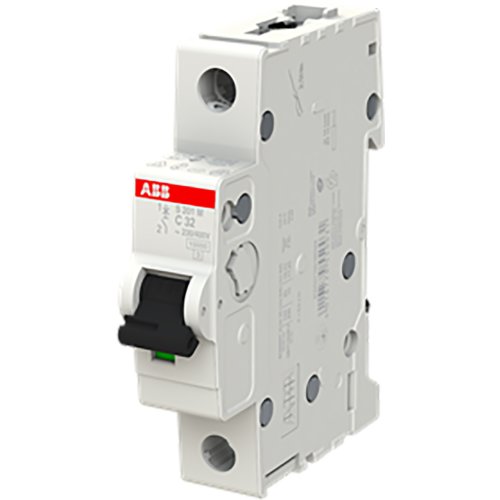

ABB Componenten 10 kA Automaat 1 polig C kar 32A
Artikelnummer: 20115089
Artikelnummer fabrikant: 2CDS271001R0324
EAN Code: 4016779550031
ABB Componenten, System pro M compact, S201M-C32, 10 kA Automaat 1 polig C kar 32A, AC/DC, C, 3,7, IP20
De S201M-C32 uit de System pro M compact-serie is een installatieautomaat voor betrouwbare beveiliging van eindgroepen. Hij begrenst foutstromen en schakelt selectief uit bij overbelasting en kortsluiting, dankzij een vertraagd thermisch mechanisme en een elektromechanisch mechanisme. Met C-karakteristiek en 32 A is hij geschikt voor algemene vermogenskringen.Als onderdeel van de S200M-reeks biedt hij een afschakelvermogen tot 10 kA bij 230/400 V AC, conform IEC/EN 60898-1 en IEC/EN 60947-2, waardoor inzet in woon-, utiliteits- en industriële omgevingen mogelijk is. Een onderaan te monteren hulpcontact bespaart tot 50% ruimte in de kast en vereenvoudigt signalering. De 1-polige uitvoering integreert moeiteloos met doorverbindingskammen en uitbreidingen, zodat panelen compact, veilig en toekomstbestendig blijven.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 32 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | C |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 15 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 15 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,7 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
