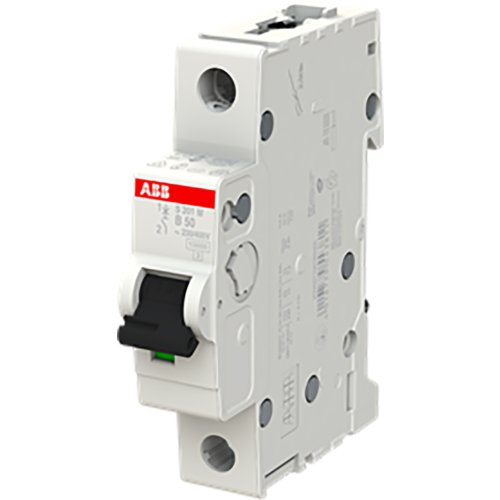

ABB Componenten 10 kA Automaat 1 polig B kar 50A
Artikelnummer: 20115109
Artikelnummer fabrikant: 2CDS271001R0505
EAN Code: 4016779543811
ABB Componenten, System pro M compact, S201M-B50, 10 kA Automaat 1 polig B kar 50A, AC/DC, B, 3,25, IP20
De S201M-B50 uit de System pro M compact-serie is een 1-polige installatieautomaat voor het beveiligen van circuits tegen overbelasting en kortsluiting. Ideaal voor verdeelinrichtingen in woon-, utiliteits- en industrietoepassingen waar een B-karakteristiek met 50 A nodig is en een hoge bedrijfscontinuïteit gevraagd wordt.Deze current-limiting uitvoering combineert een vertraagd thermisch mechanisme voor nauwkeurige overbelastingsbeveiliging met een elektromagnetisch mechanisme voor snelle kortsluitafschakeling. De uitschakelcapaciteit van 10 kA op 230/400 V AC verkleint risico’s en stilstand. Conformiteit met IEC/EN 60898-1 en IEC/EN 60947-2 ondersteunt veilig ontwerp en inspectie. Bovendien kan aan de onderzijde een hulpcontact worden gemonteerd, wat tot 50% ruimte bespaart in de railopbouw en de signalering en automatisering vereenvoudigt.
| Beschermingsgraad (IP) | IP20 |
| Spanningstype | AC/DC |
| Inbouwdiepte | 69 mm |
| Nom. (meet)stroom | 50 A |
| Nom. (meet)spanning | 230 V |
| Inbouwmontage (stucwerk) | Nee |
| Frequentie | 50.000 - 60.000 Hz |
| Breedte in module-eenheden | 1 |
| Geschikt voor inbouwinstallatie (stucwerk) | Nee |
| Explosieveilig | Nee |
| Omgevingstemperatuur tijdens bedrijf | -25.000 - 55.000 °C |
| Nevenapparaat mogelijk | Ja |
| Aansluitbare geleiderdoorsnede eendraads | 0.750 - 35.000 mm² |
| Aansluitbare geleiderdoorsnede meerdraads | 0.750 - 25.000 mm² |
| Nom. isolatiespanning Ui | 440 V |
| Uitschakelkarakteristiek | B |
| Energiebegrenzingsklasse | 3 |
| Vervuilingsgraad | 3 |
| Aantal beveiligde polen | 1 |
| Meeschakelende nul | Nee |
| Aantal polen (totaal) | 1 |
| Nom. stoothoudspanning (Uimp) | 4 kV |
| Nom. afschakelvermogen IEC 60947-2 | 10 |
| Overspanningscategorie | 3 |
| Nom. afschakelvermogen Icn EN 60898 bij 230 V | 6 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 230 V | 15 kA |
| Nom. afschakelvermogen Icu IEC 60947-2 bij 400 V | 10 kA |
| Nom. afschakelvermogen Icn EN 60898 bij 400 V | 10 kA |
| Frequentie | 50 |
| Verliesvermogen | 3,25 |
| Nom. afschakelvermogen EN 60898 | 10 |
| Model | System pro M compact |
